[喂饭]MVA-S01：用LabVIEW MVA框架丝滑搞定子面板与退出弹窗

导语：
上期我们聊了专门开“UI解耦”的神器——MVA框架。文章发出去后台收到了一堆催更：“别光说不练，赶紧上菜啊！甚至有人让我变声直播讲解的”

今天我们就开始该系列连载的第一道硬菜。作为进阶路上的修仙者，你一定被LabVIEW原生的 “子面板（SubPanel）加载”和“点红叉叉退出程序时后台进程变僵尸” 毒打过。每多一个子面板，你就要写通知器的初始化，停止的事件注册，退出的释放。真的够了。

别慌，今天我们就在MVA的加持下，把这两个痛点按在地上摩擦。准备好你的鼠标，喂饭开始了！

---

一、 环境快速搭建

看过上期的读者相信已经搭建享受过了。

之后系列案例采用vip安装包的方式。关注【G 代码思维】之后，发送MVA获取到中文版vip安装包（由MDS大神封装）。

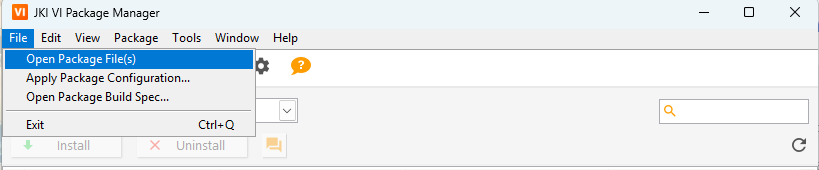

打开VIPM,点击工具栏的Shoe Menubar，将会显示菜单栏

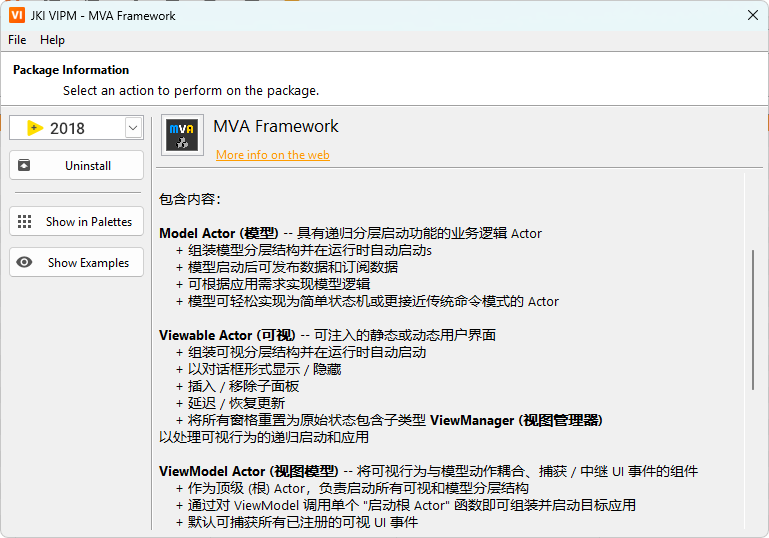

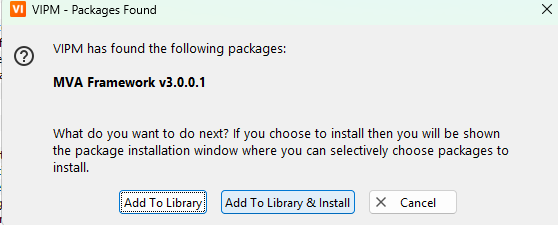

点击File>Open Package File选择composed_systems_lib_mva_framework-3.0.0.1.vip，选择Add To Library & Install进行安装

安装完成之后，点击点击Show in Palettes查看函数面板的位置，点击Show Examples可以查看附带的案例，环境搭建完成。

---

二、 MVA中常用的Actor角色有哪些？

1.Model Actor (模型) – 具有递归分层启动功能的业务逻辑 Actor
+ 模型启动后可发布数据和订阅数据（中介者需要启动）
+ 模型可轻松实现为简单状态机或更接近传统命令模式的 Actor

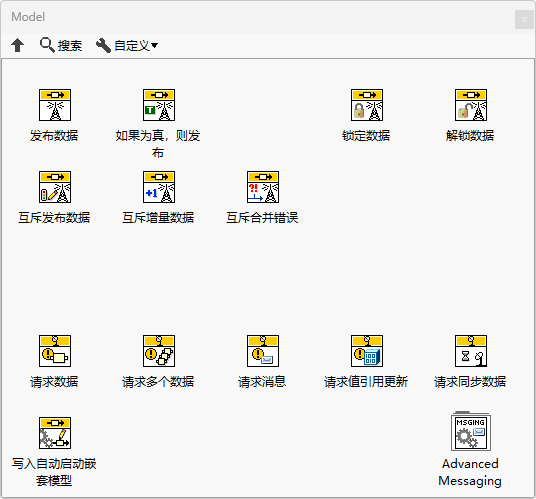

常用的Vi为发布数据与请求数据

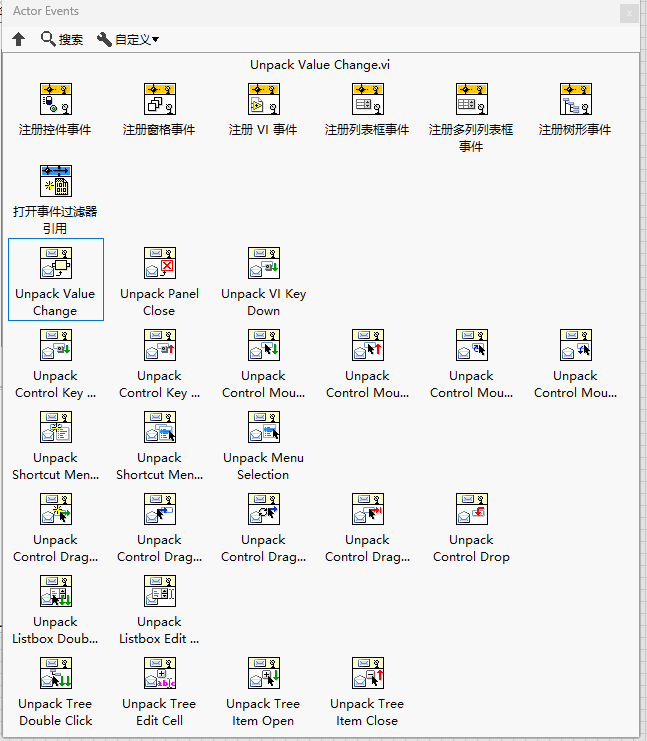

2.Viewable Actor (可视) – 可注入的静态或动态用户界面，同时是ViewManager 与ViewModel的父类

+ View的基础单元，具备事件注册与事件处理

+ 可以进行请求数据以及数据更新，但不能进行发布数据（那个是Model干的事）

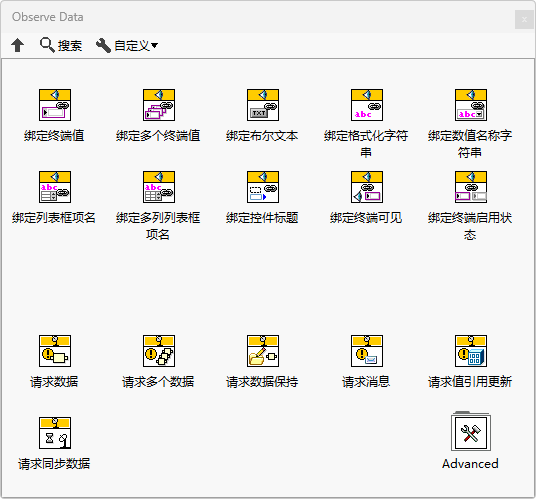

常用的Vi是注册控件事件与请求数据

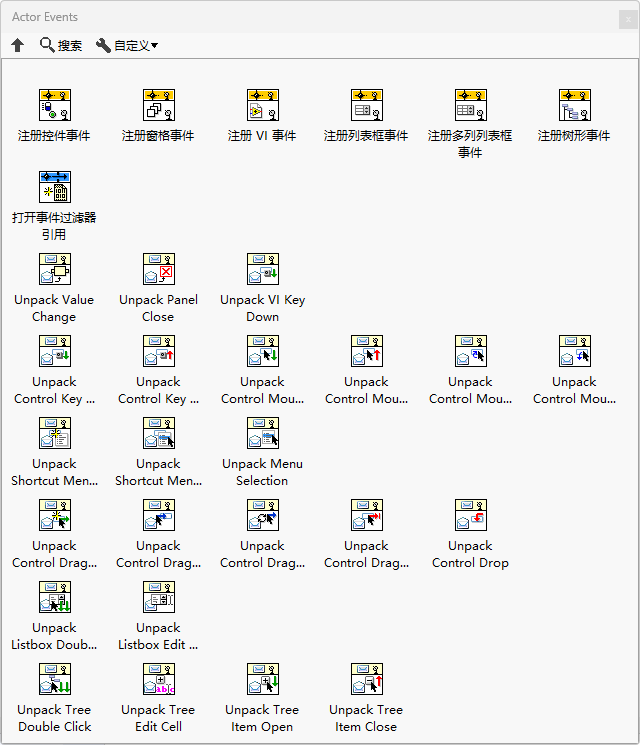

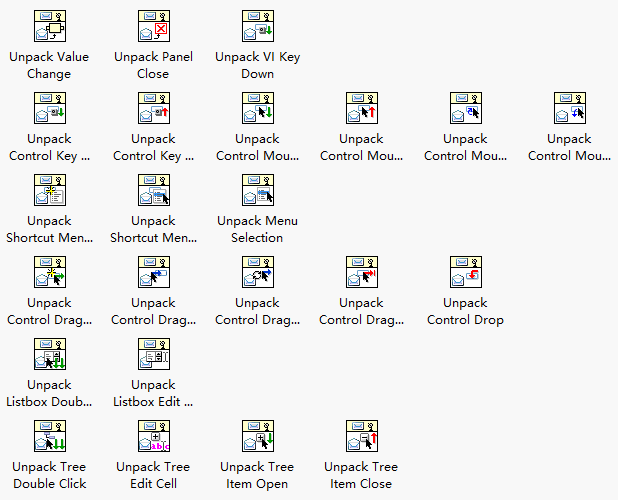

下面的这一大堆是重写事件触发时使用的解析消息用的，功能其实都一样，看起来多而已。

3.ViewManager Actor (可视) – 界面管理
+ 插入 / 移除子面板

界面管理的事情是最多的，View和Model解耦之后，其行为相对是单一的。真正决定界面呈现效果的，基本都是ViewManager，时刻也有有意识ViewManager是Viewable的子类，能做Viewable的所有事情。

4.ViewModel Actor (视图模型) – 将可视行为与模型动作耦合、捕获 / 中继 UI 事件的组件
+ 作为顶级 (根) Actor，负责启动所有可视和模型分层结
+ 默认可捕获所有已注册的可视 UI 事件

ViewModel干的事情非常少，常用的是构建MVA应用呈现以及发布数据

5.Mediator (中介) – Actor 之间的通信组件，尤其用于低耦合的可视组件通信
+ 传输抽象（与 Actor 或非 Actor VI 通信）
+ 订阅者指定的订阅策略（与中介者无关的订阅者）
+ 可选注入的具体 MediatorBusMonitor (中介者总线监控器) 用于应用调试

几乎不需要编程，只在背后默默的进行数据订阅与发布。并且每一个主题的数据，都会自动加载一个Actor进行执行收发，不用担心主题之间冲突。

---

三、 创建两个Viewable，一个ViewManager以及一个ViewModel

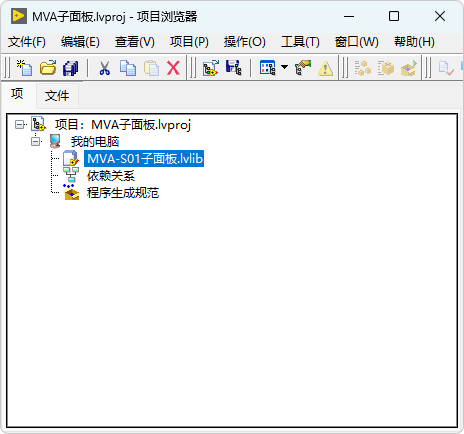

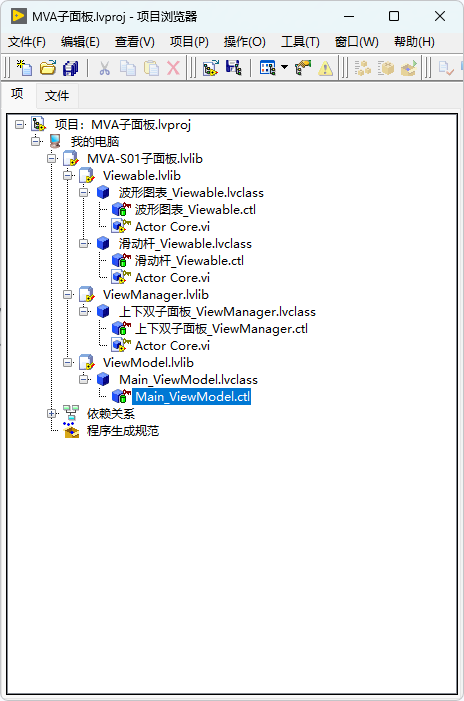

3.1新建一个项目，保存为MVA子面板，右击我的电脑，新建库，保存为MVA-S01子面板

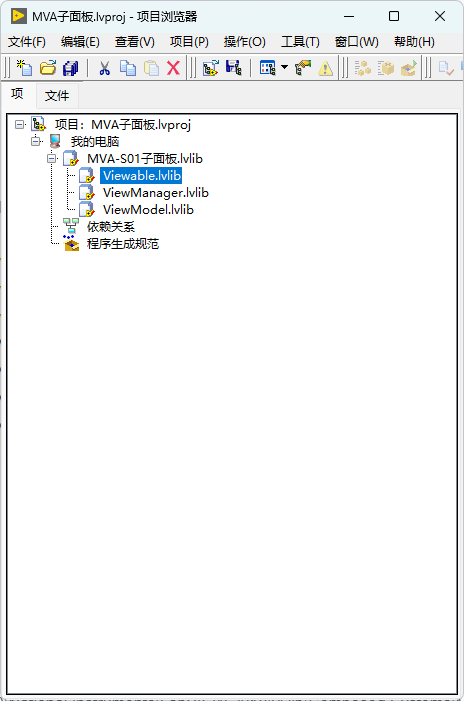

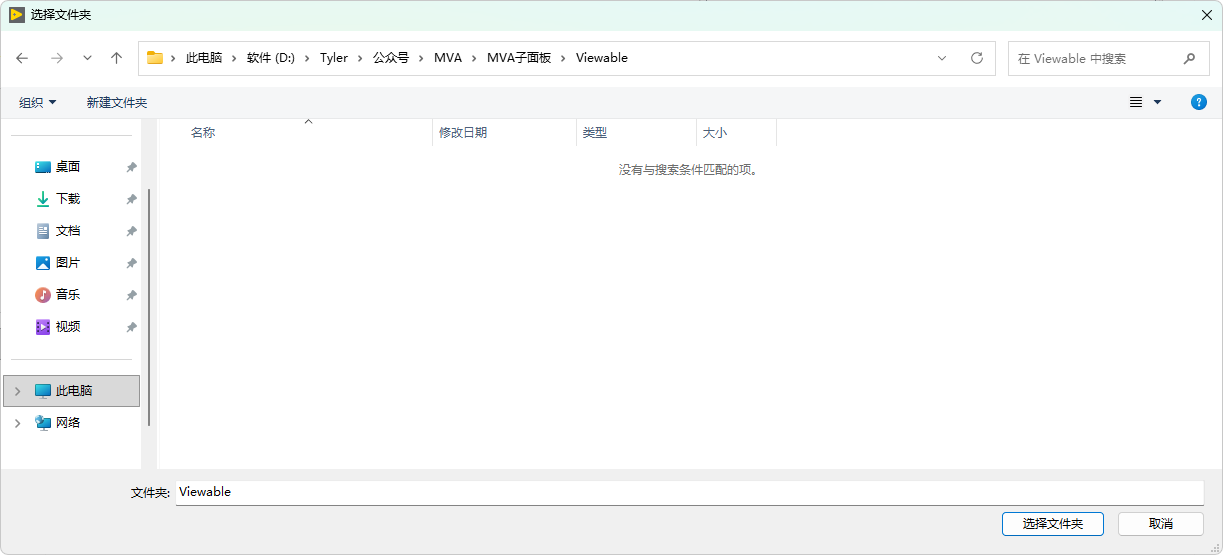

3.2 右击库，再次新建三个库，分别保存到对应的文件夹下 Viewable ViewManager与ViewModel。

​​

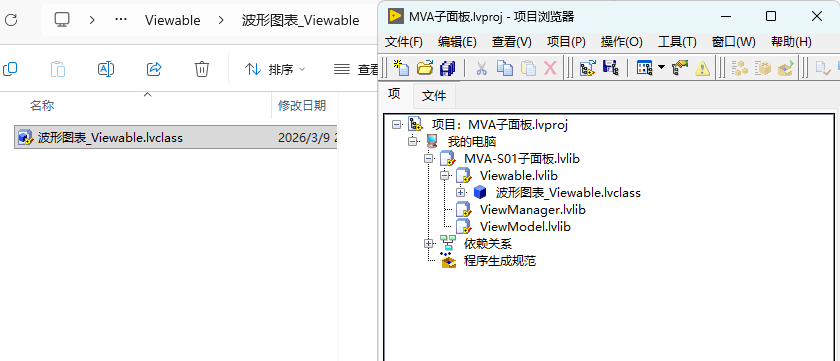

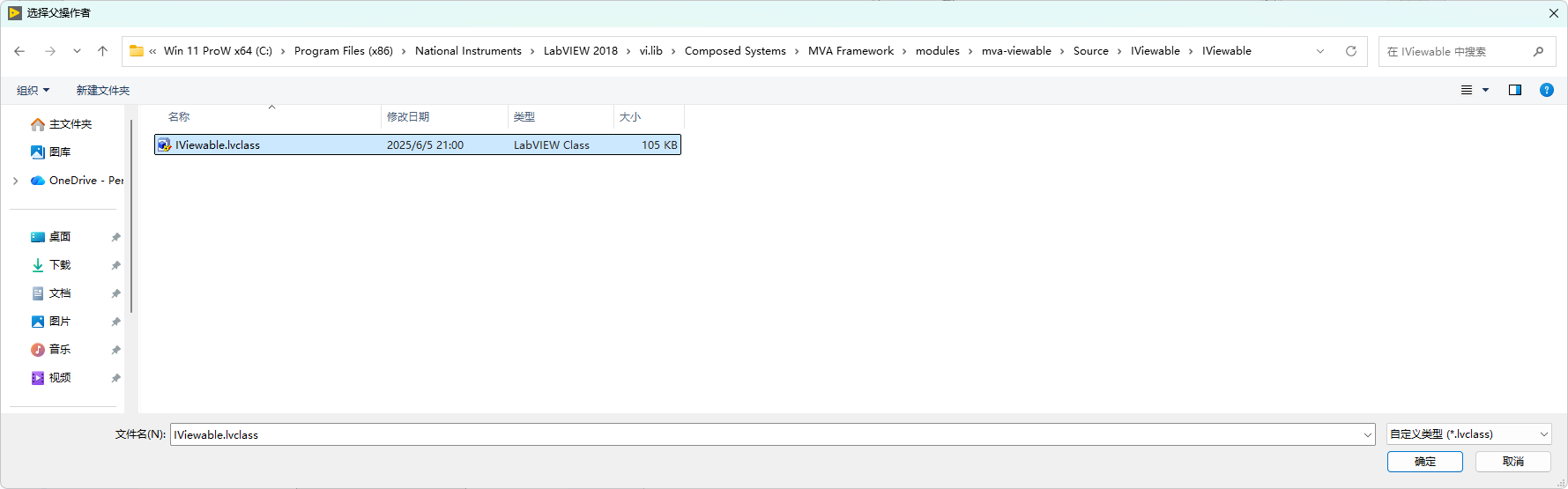

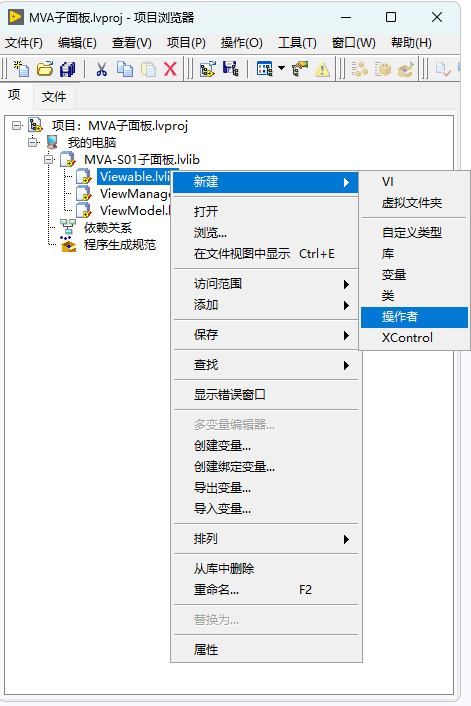

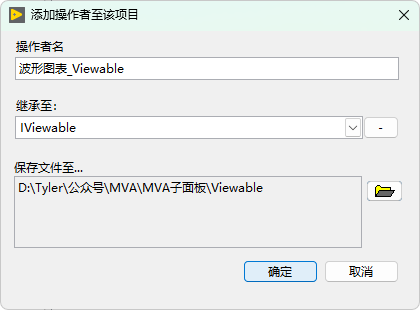

3.3 右击Viewable库，新建操作者，选择继承Viewable.lvclass(C:\Program Files (x86)\National Instruments\LabVIEW 2018\vi.lib\Composed Systems\MVA Framework\modules\mva-viewable\Source\IViewable\IViewable\IViewable.lvclass)第一次需要手动选择一下，后续直接Actor类型下拉选择了。命名波形图表_Viewable,存放路径为(..\MVA子面板\Viewable)

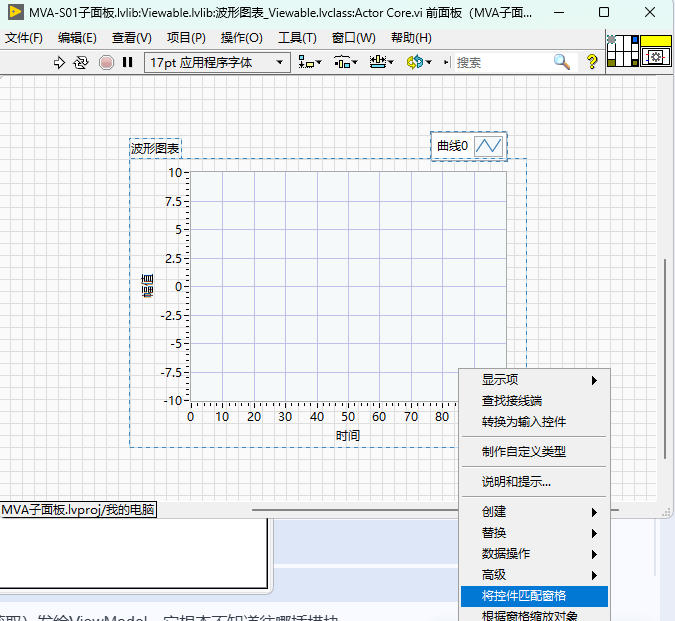

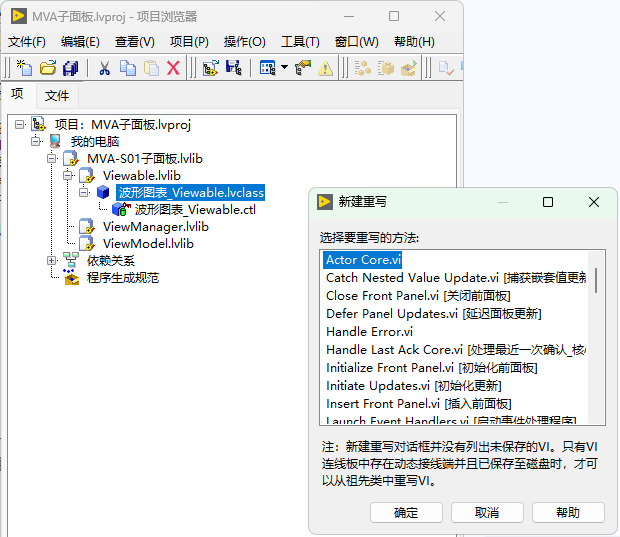

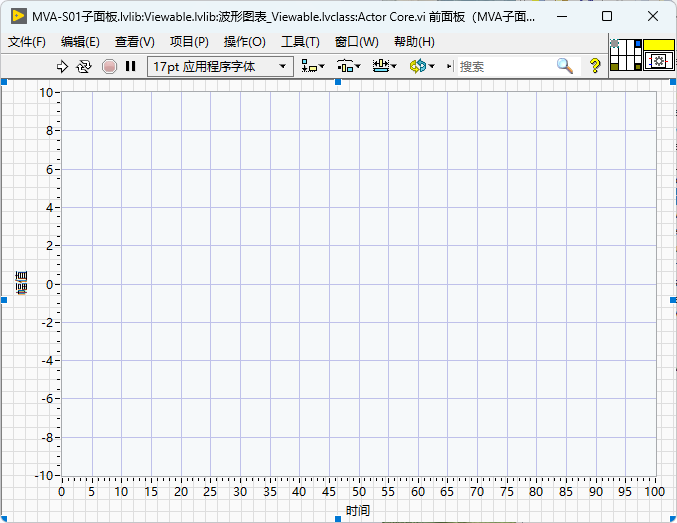

3.4 右击波形图表_Viewable.lvclass，选择重写Actor Core,放入一个波形图表。右击波形图表，选择将控件匹配窗格

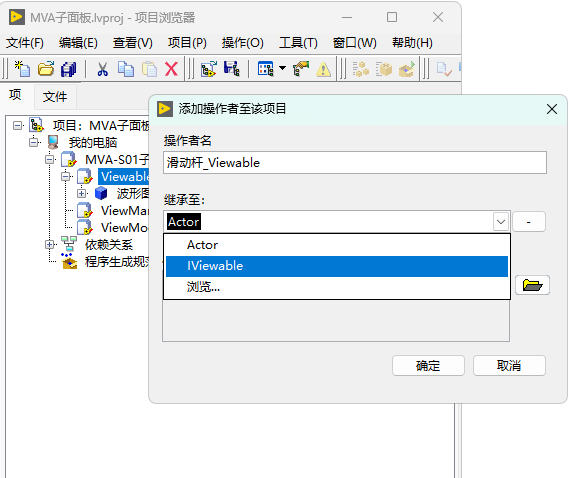

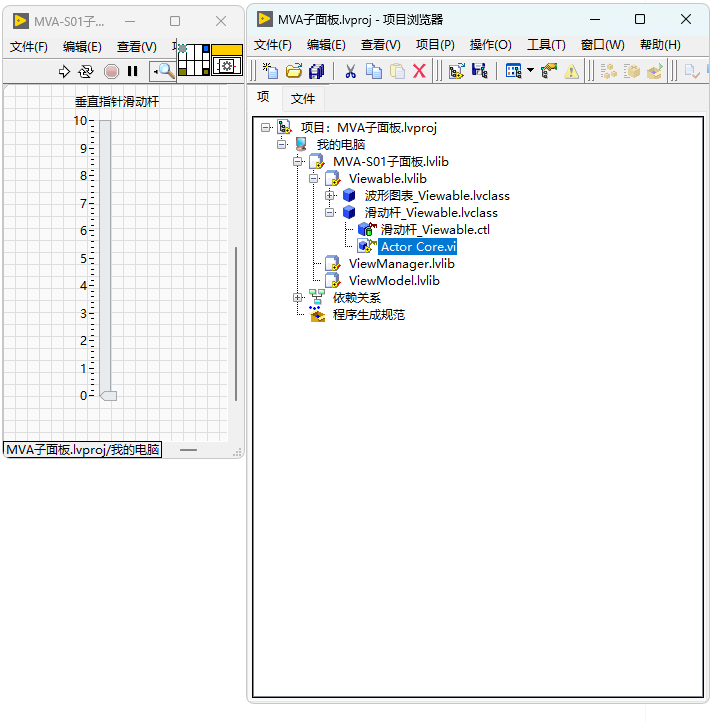

3.5 按照同样的方法，新建第二个Viewable，滑动杆_Viewable。第二次创建Viewavble就可以直接选择了。

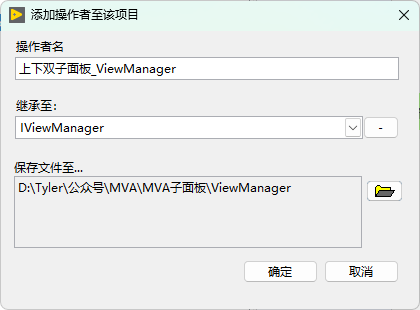

3.6 View_able暂时不需要进行操作了，开始创建ViewManager。方法类似，右击库ViewManager,新建操作者，选择基础ViewManager(C:\Program Files (x86)\National Instruments\LabVIEW 2018\vi.lib\Composed Systems\MVA Framework\modules\mva-viewable\Source\IViewManager\IViewManager),保存到ViewManager文件夹中，名称为上下双子面板_ViewManager。

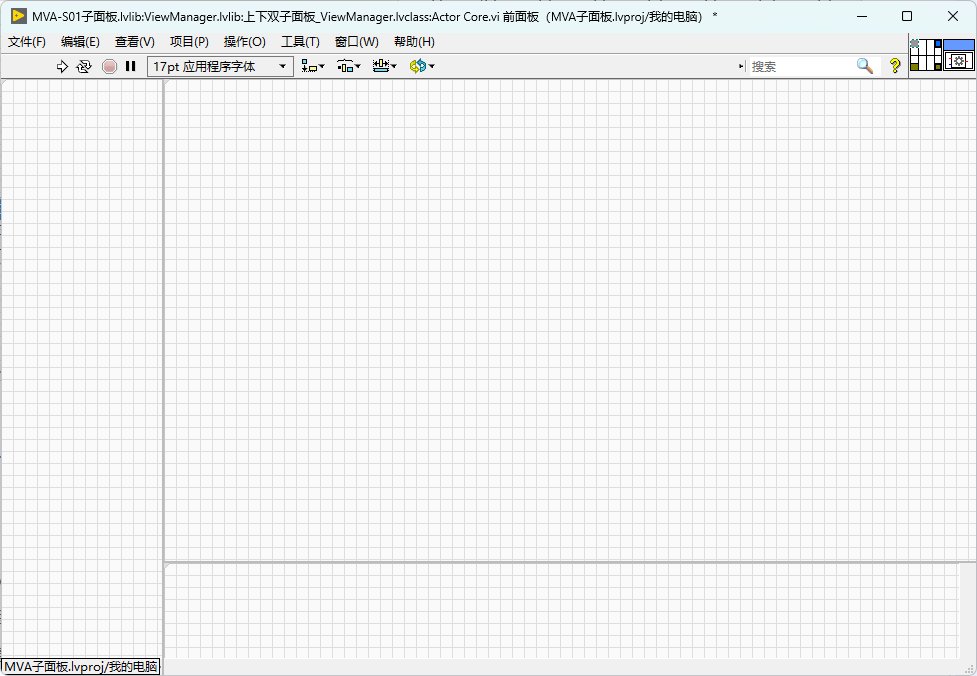

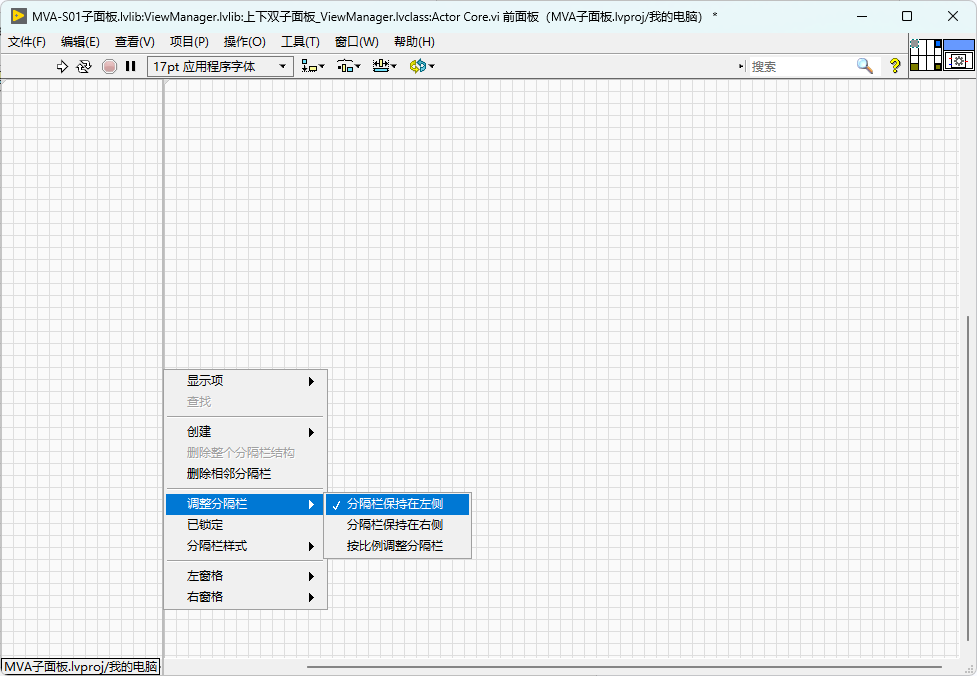

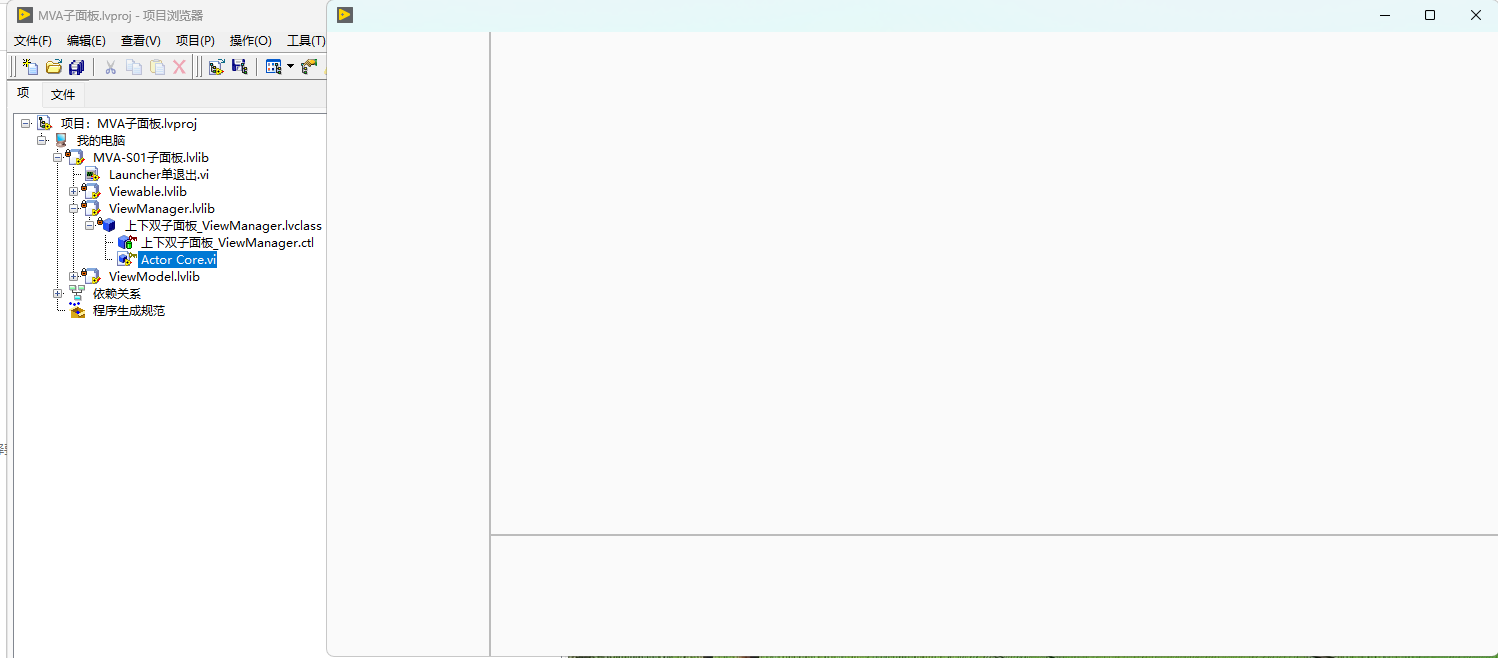

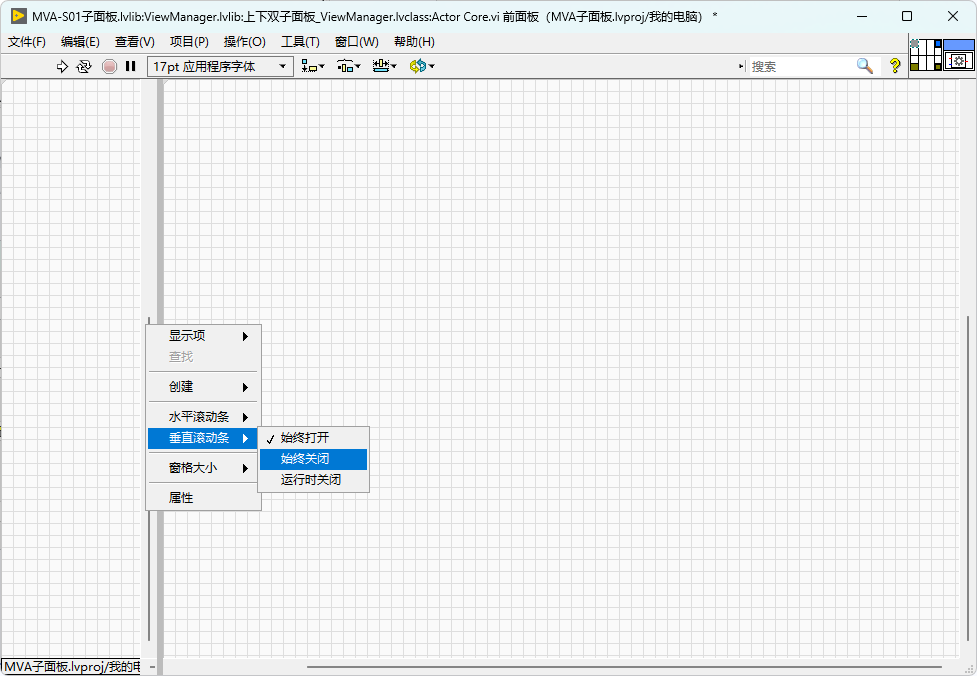

3.7 同样重写Actor Core 开始设计Ui,先放个经典的垂直分割栏，关闭垂直滚动条。设置窗格位置，设置左侧。左侧用来放几个按钮来切换子面板。同样在右侧底部放个横向的分割栏，设置保持在底部

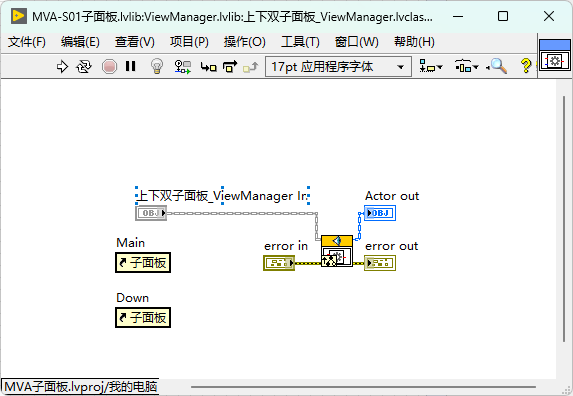

3.8 在中间与底部放上子面板，设置匹配窗格。命名为Main与Down,分别创建引用

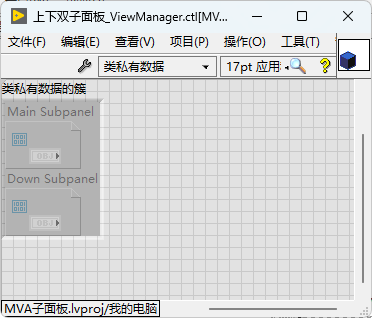

3.9 MVA Framework>Framework>Advanced>ProtectedSubpanel>下找到新建受保护子面板。输入子面板引用，输出捆绑到私有数据中。

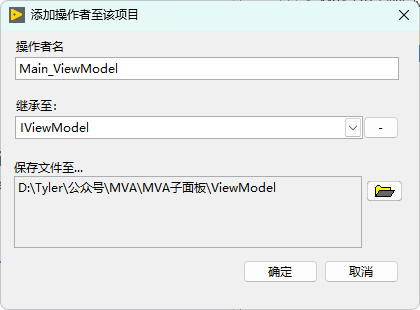

3.10 ViewManager的准备工作Ok了。现在我们来编写一个ViewModel，然后实现第一个功能退出。方法相同，鼠标右击ViewModel库，新建操作者，继承ViewModel(C:\Program Files (x86)\National Instruments\LabVIEW 2018\vi.lib\Composed Systems\MVA Framework\modules\mva-viewable\Source\IViewModel\IViewModel)。命名Main_ViewModel，存放ViewModel中。

准备工作完成，以上是让大家属性这几个操作者的创建方式，都非常的简单。

---

四、 退出与弹窗确认退出

现在我们来写退出。真正的来感受MVA框架的奇妙。

4.1退出的编写

不用写，已经自带了。

没错，不需要写退出，下面我们来写个Launcher来感受一下。

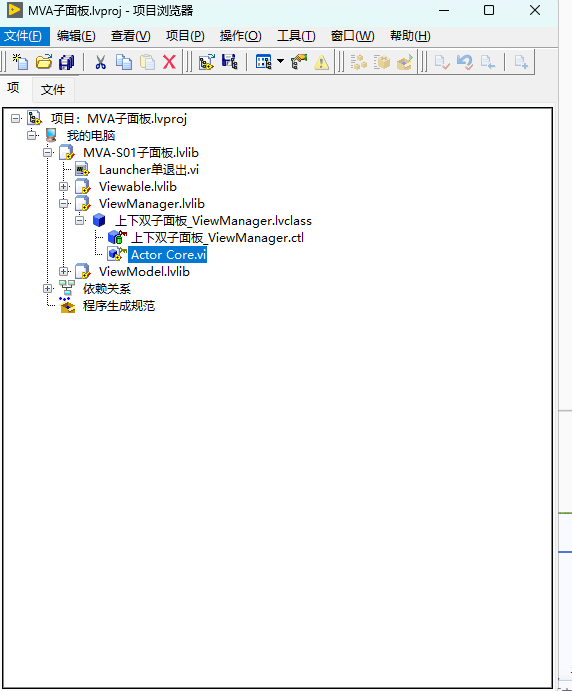

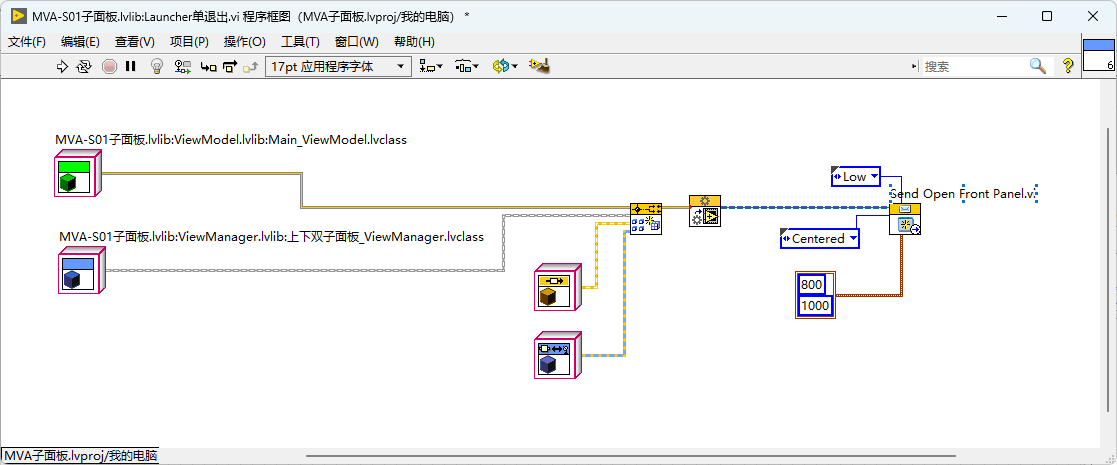

4.2 右击MVA-S01子面板.lvlib，新建Launcher单退出.vi

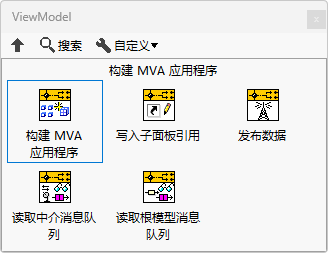

4.3在ViewModel面板中找到构建MVA应用程序

4.4 左上角第一个输入就是刚刚写的Main_ViewModel.lvclass。

4.5 第二个输入叫Startup View Configuration，这是个启动View的一个配置。这里我们直接拖动上下双子面板_ViewManager.lvclass

4.6 第三个输入是Model,我们还没有写Model,直接右击创建常量即可

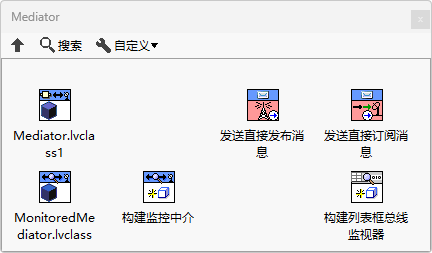

4.7 第四个输入是Mediator Type，这里我们来到Mediator面板中，拉第一个类。

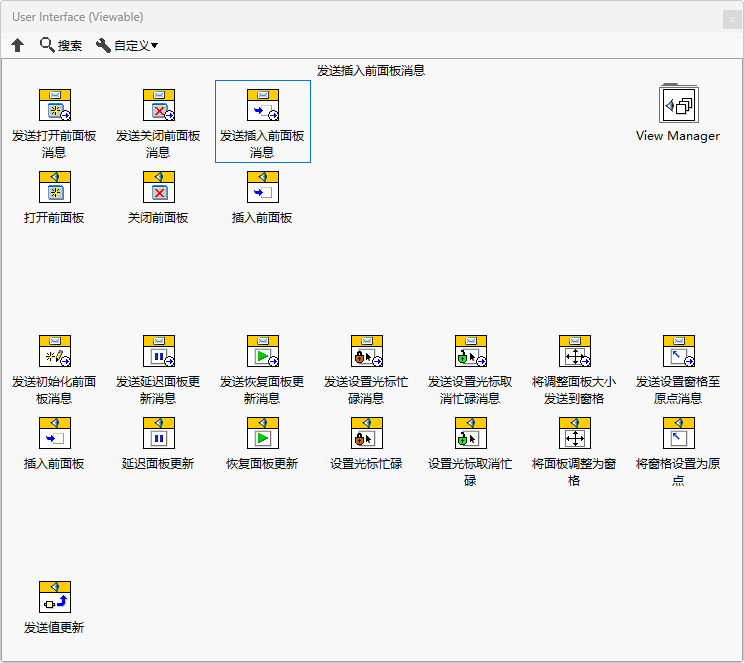

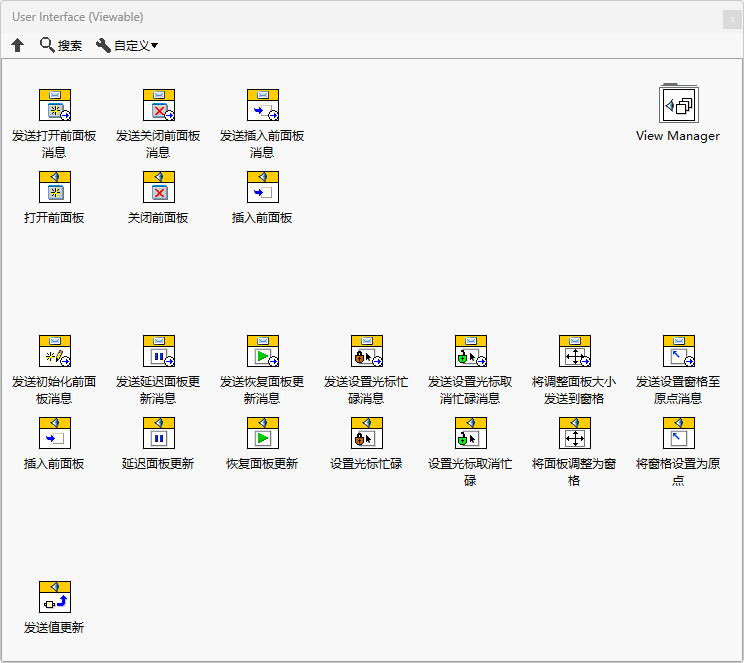

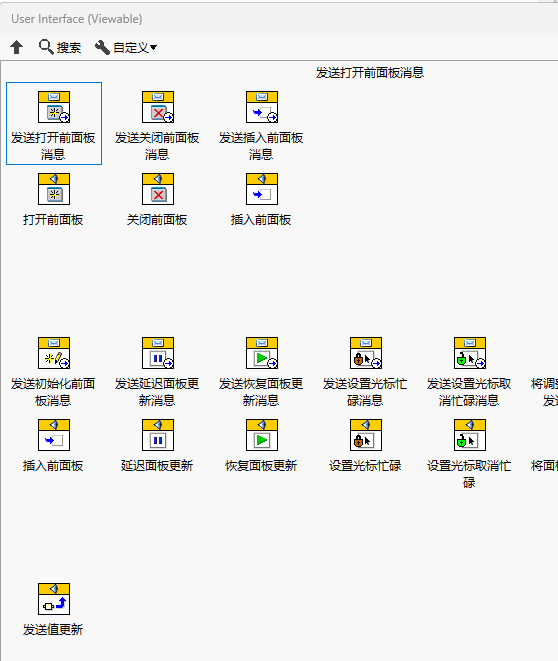

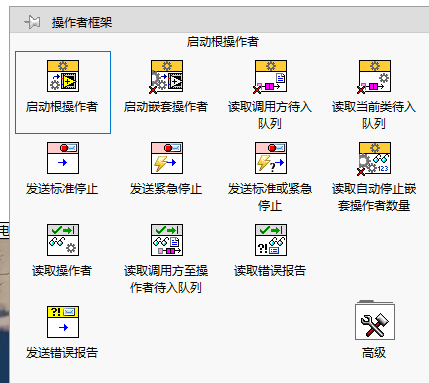

4.8 拉取启动根操作者，然后在Viewable>Interface面板中，选择发生打开前面板消息，设置前面板启动位置与大小

4.9 运行Launcher，弹出ViewManager界面，现在ViewManager是空的，我们还什么都没有配置。鼠标点击右上角关闭，自动退出，发现所有的Actor已经没有被占用的锁了，已经释放。

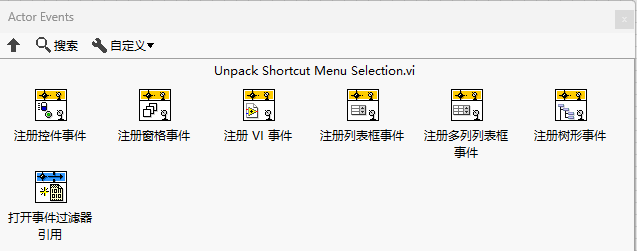

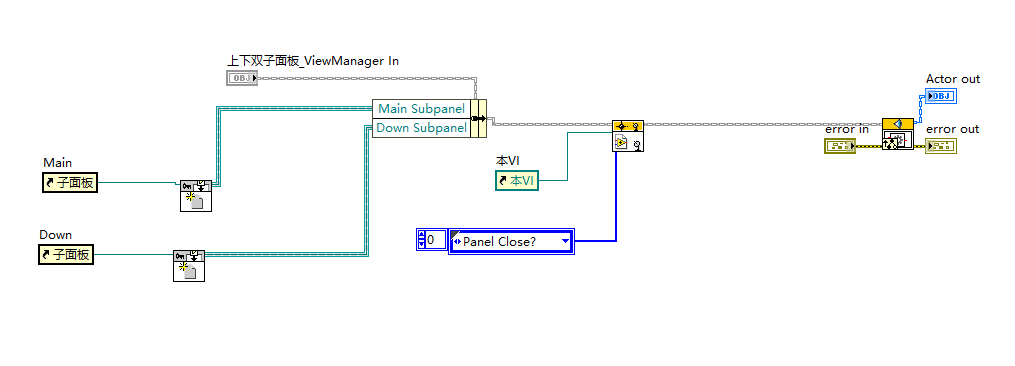

4.10 如果我们想弹窗确认是否要退出怎么办呢？我们打开上下双子面板_ViewManager.lvclass的Actor核心，在Viewable>Event>中，选择注册VI事件，输入Vi引用与选择前面板关闭？事件

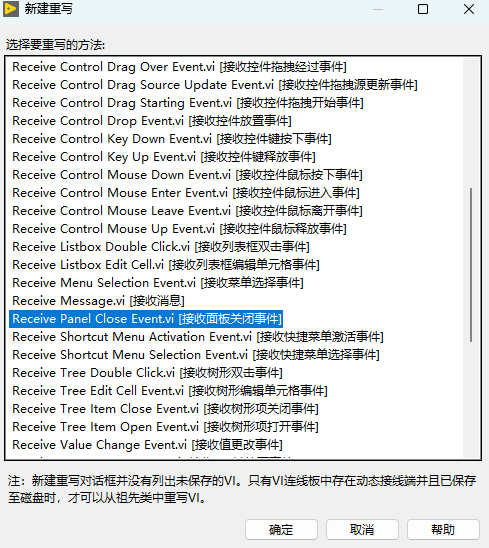

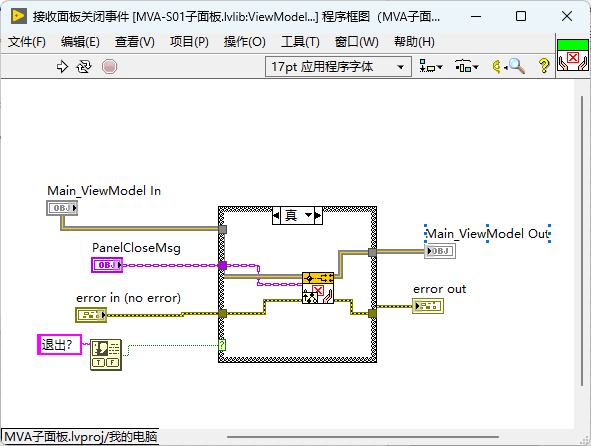

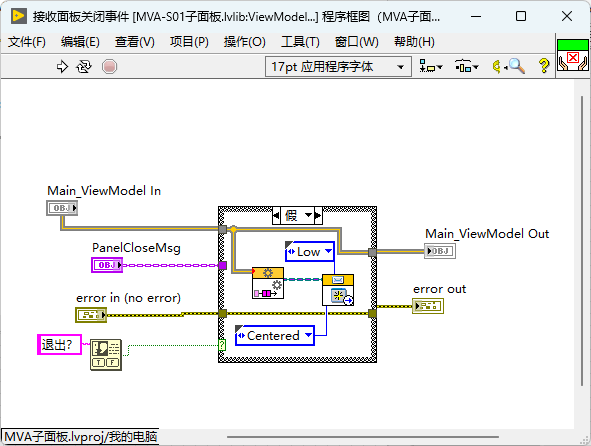

4.11 右击Main_ViewModel.lvclass，选择重写接收面板关闭事件

默认保存之后，再次运行Launcher，就会有弹窗确认。

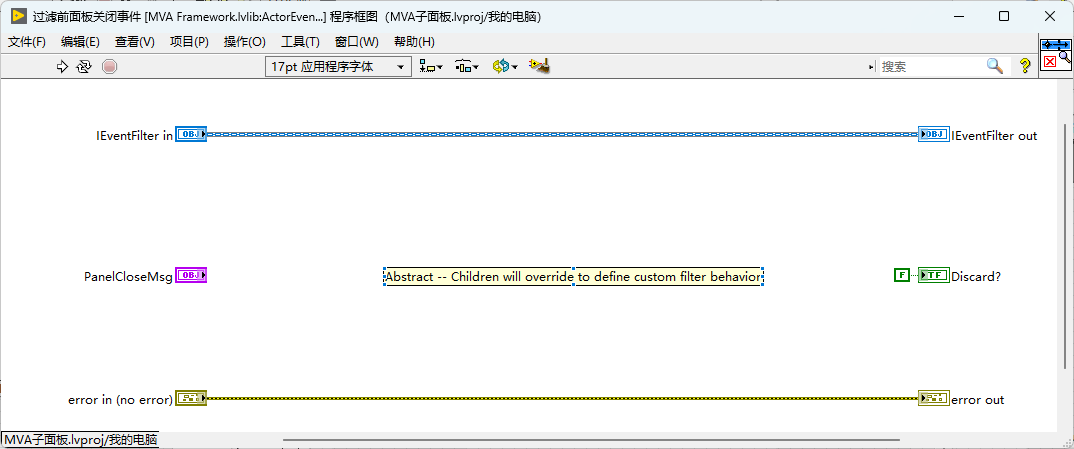

优雅的停止已经Ok了，这个地方其实是MVA框架的一个问题，框架默认了关闭前面板是直接执行的。进阶的我们其实可以重写该事件过滤器Filter,感兴趣的可以自己探索，也可以私信我，这个部分后面涉及到的时候集中讲，此处讲还为时过早。

---

五、 子面板切换

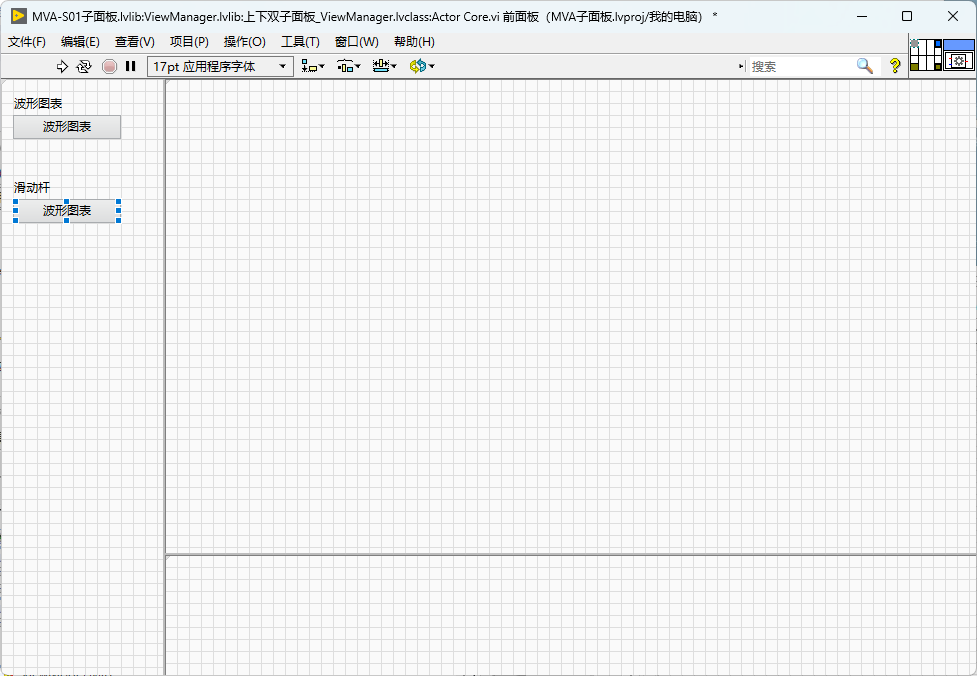

5.1 我们现在开始实现子面板切换业务，首先我们需要先继续完善上下双子面板_ViewManager.lvclass的Actor Core，放上两个按钮

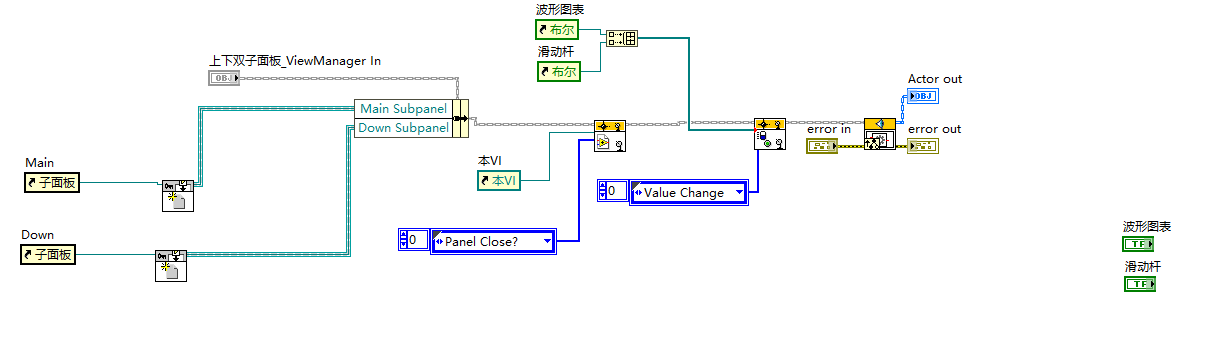

5.2 选择控件注册事件vi,输入引用数组与选择值改变

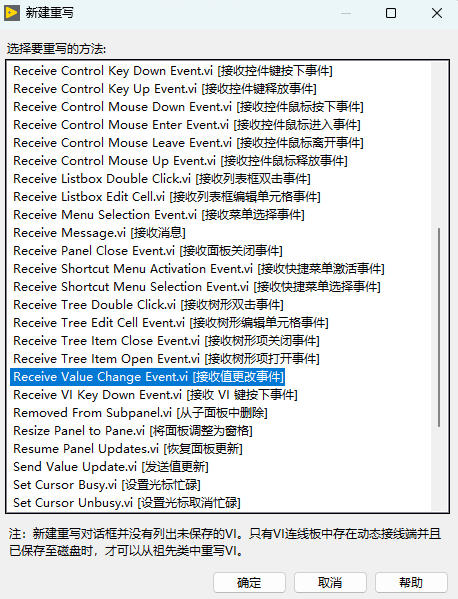

5.3 右击上下双子面板_ViewManager.lvclass重写接收到值改变事件

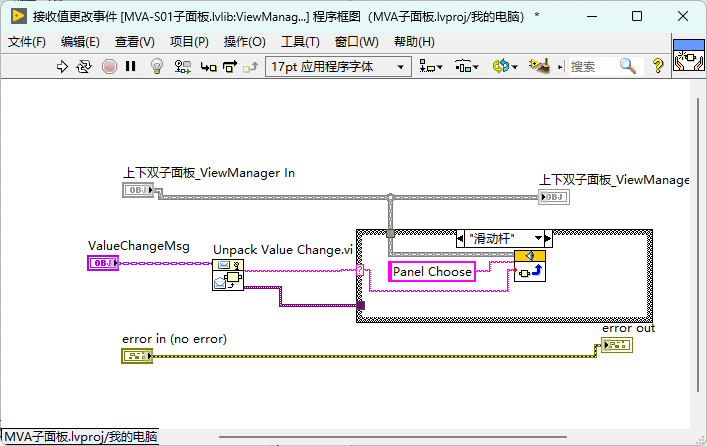

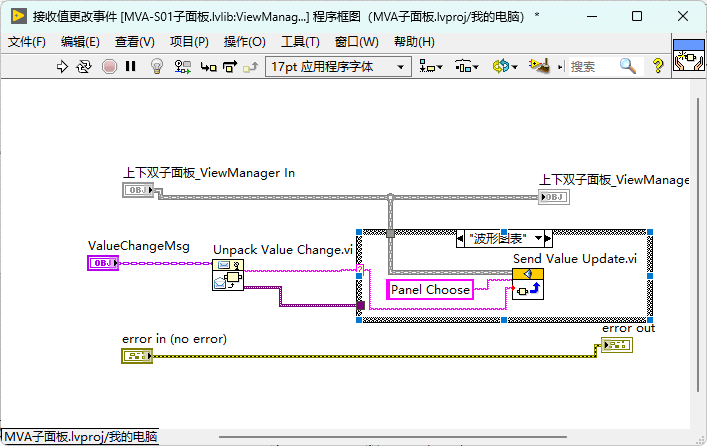

5.4在Evcent面板中，选择Unpack Valyue Change。在MVA框架中，注册的事件触发的时候会自动发送消息到对应的vi中，因为不同的消息内容不同，需要使用不同的解包vi

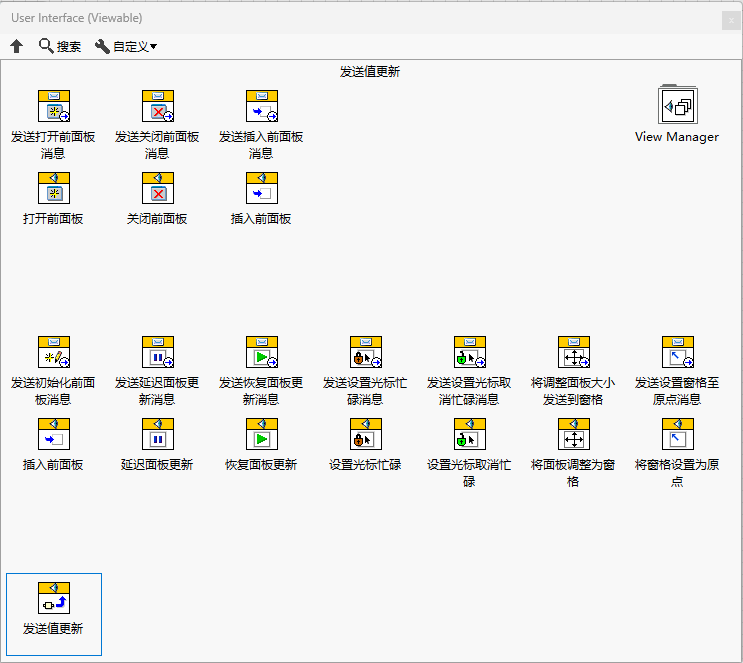

5.5 根据Unpack Valyue Change输出中的Label可以区分是哪个按钮触发的，将数据进行值更新，选择值更新Vi

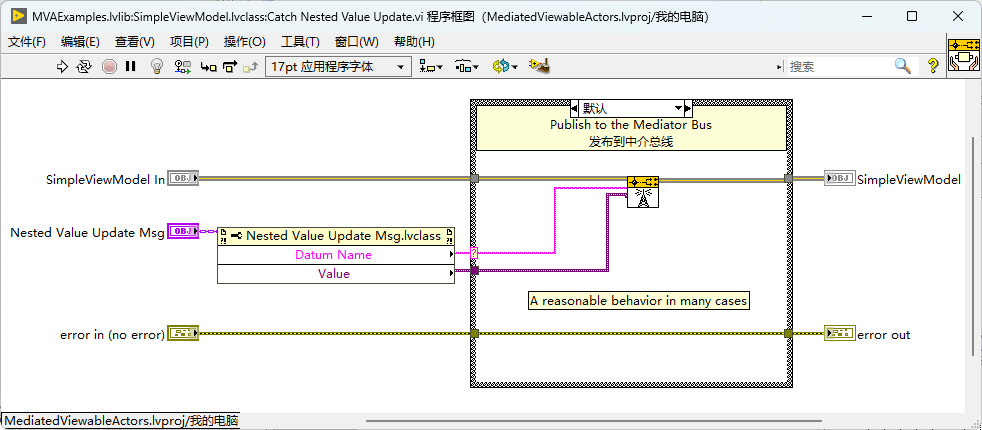

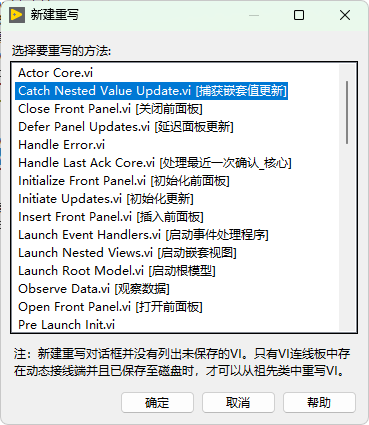

5.6 这里的值更新之后，ViewModel就可以监测到，然后进行发布，我们需要右击Main_ViewModel.lvclass重写捕获嵌套值更新。

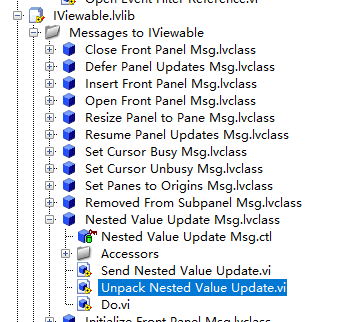

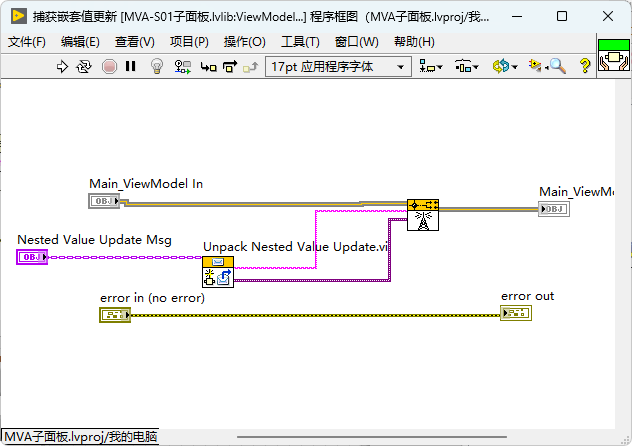

5.7 在重写的Vi中，我们需要解包这个消息，但是没有快捷的vi,有两个办法，一是复制案例里面ViewModel中解包簇。第二种是右击Nested Value Update Msg显示类库，选择该消息类下的Unpack Nested Value Update.vi

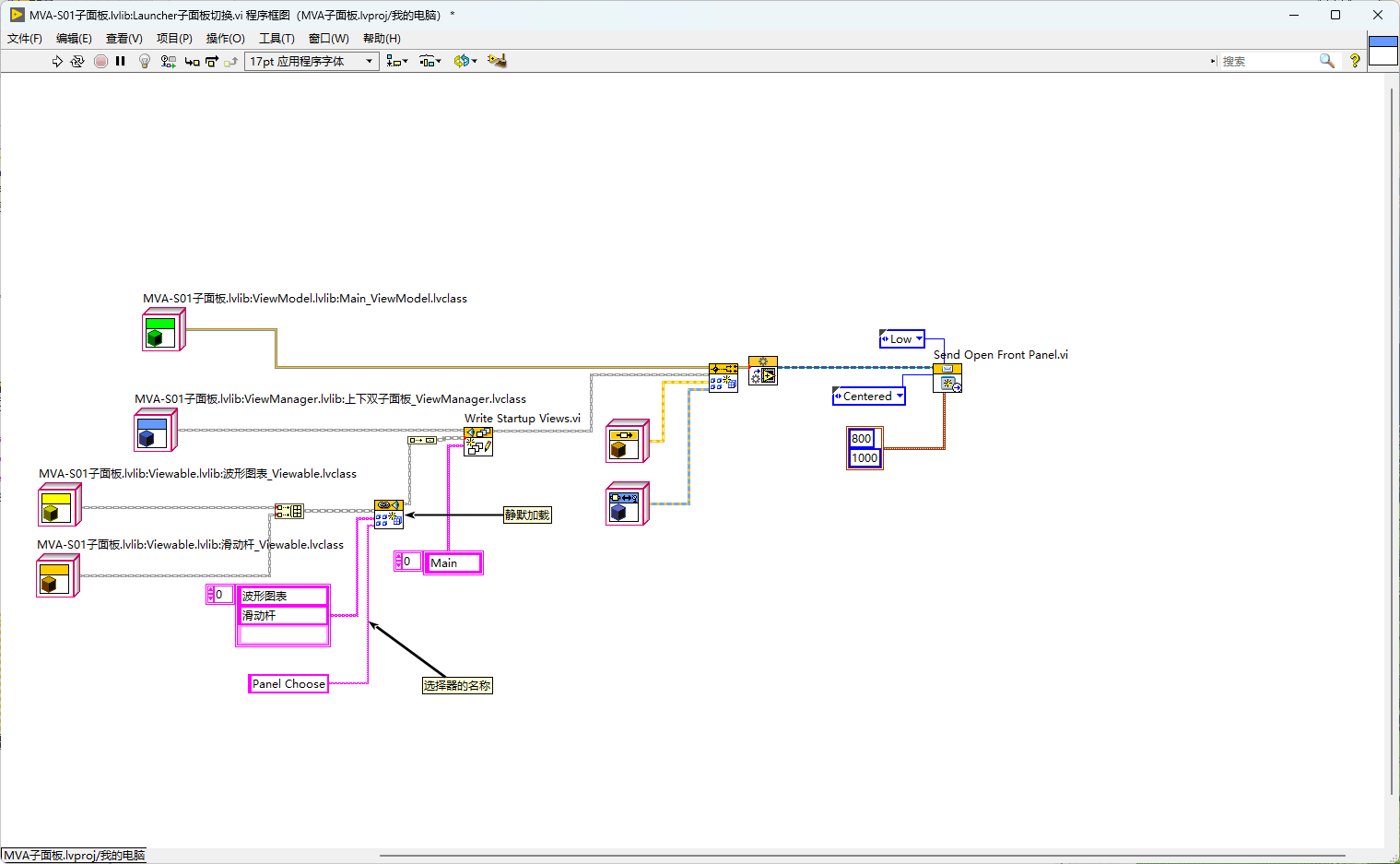

5.8 Ok了，下面我们开始编写Launcher子面板切换.vi,先把之前退出的启动器内容复制过来，然后选择写入启动视图与组装绑定视图管理器，组装绑定视图管理器是静默启动，把需要呈现的界面都进行捆绑加载，要有对应的名称，这个名称与刚刚按钮触发时标签名称对应，这个静默启动器的名称与主题名称对应。

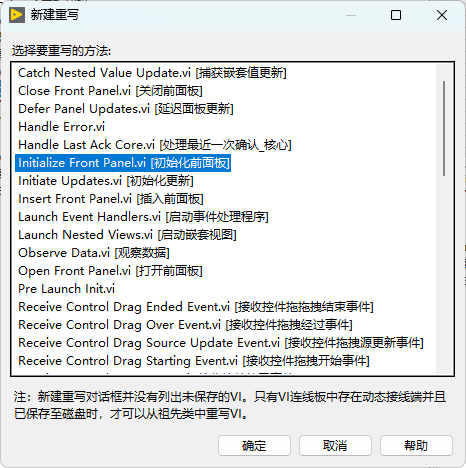

5.9 我们现在配置了Whrite Startup Views，把全部静默启动的Viewavble命名为Main,我们之前建立了子面板，还没有为其进行分配Main是插入到那个子面板，需要右击上下双子面板_ViewManager.lvclass重写初始化前面板

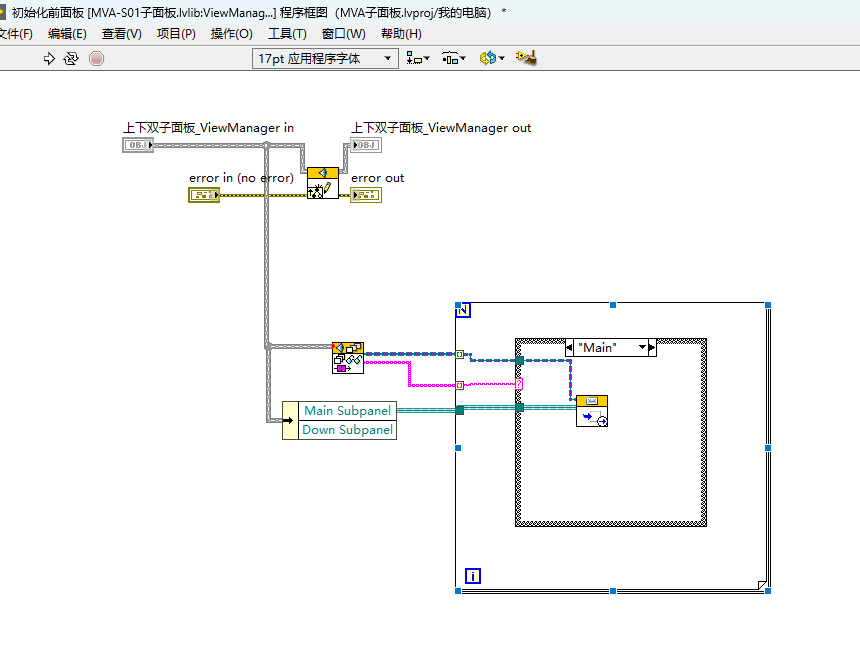

5.10 使用读取前台的可查看消息队列进行解包现在加载的Viewable的引用与名称，如果插入的是Main名称的Viewable就放入到Main Subpanel中

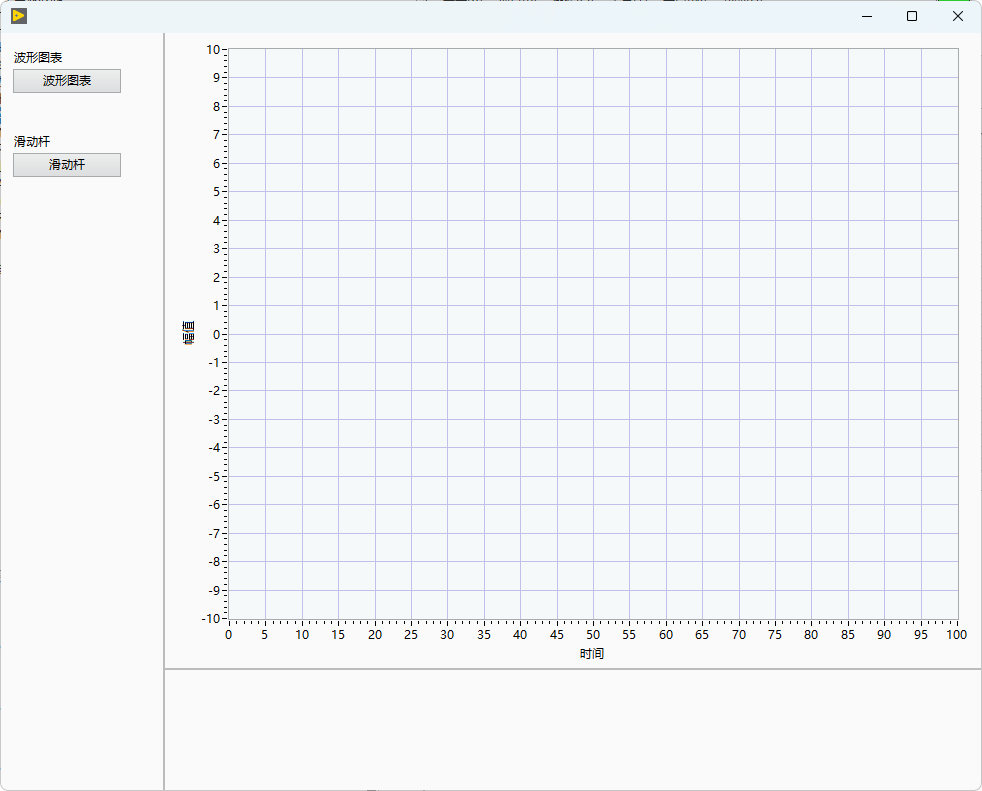

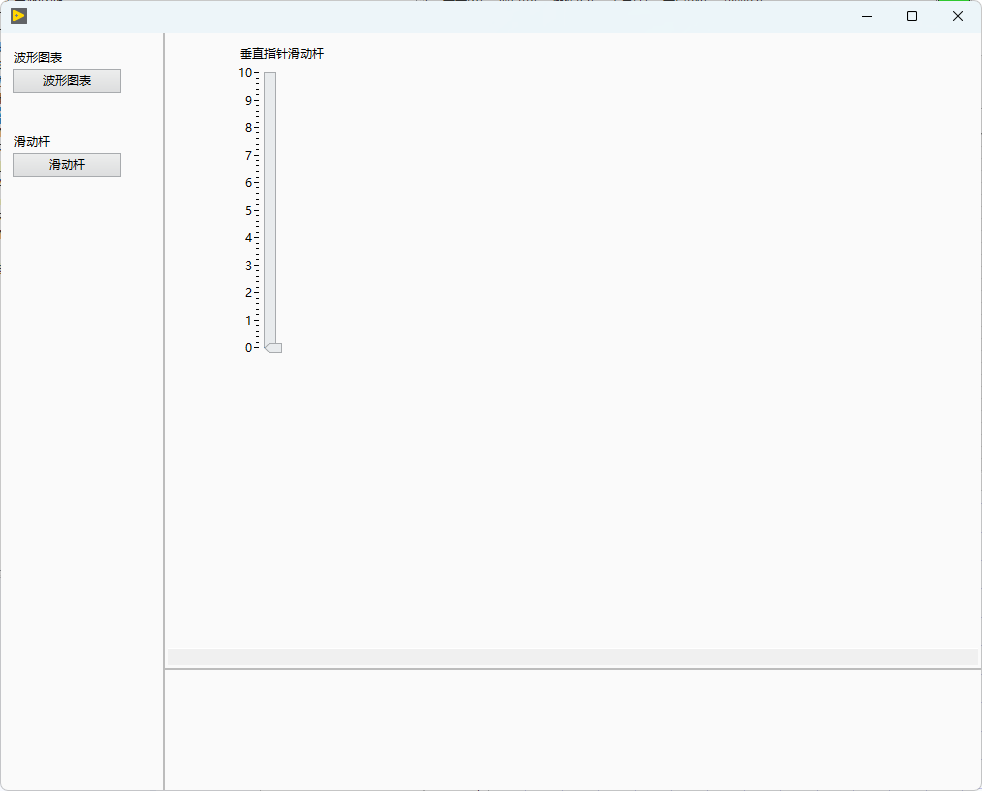

5.11 Down Subpanel暂时还用不到，后面我们进行状态栏显示再使用。如今子面板切换功能已经完成。运行Launcher看看吧。

---

🎁 本期福利与下期预告

看到这里，脑子里是不是已经有画面了？但光看没用，得练。因为这个是一个全新的框架，我讲的非常的细，下一期很快就会来。

老规矩，纸上得来终觉浅，绝知此事要跑码。我们为大家准备了今天讲的 【MVA子面板切换与退出源码】 。代码不仅跑得通，还在关键节点加了保姆级的中文注释。
