【原理】MVA 框架深度剖析：基于 Actor Framework 的 UI 解耦与数据绑定

导读：在以往的实战中，我们领略了 MVA 框架的丝滑。但它底层究竟是如何运转的？为什么它能干掉“事件结构”？为什么它能实现类似 WPF 的双向数据绑定？中介者（Mediator）又是如何在大吞吐量下保持无卡顿并发分发的？今天，我们直接掀开 MVA 的发动机盖，进行一次深度原理大剖析！

---

📌 MVA 核心原理解析路线

1. 面向对象类族体系 | 搞清 IViewable, IViewManager, IViewModel 与 Model 关系
2. 零事件结构的事件接管 | 深度剖析 IEventHandler 托管 UI 事件机制
3. WPF 级别的数据双向绑定 | 揭秘 Bind Terminal 自动更新控件的核心原理
4. 并发无瓶颈的中介者架构 | 解密 Mediator 与 TopicActor 的双层并发模型
5. 强解耦与嵌套启动生命周期 | 深入 Headless 运行、动态弹窗与嵌套级联释放

---

01. 类族大起底：解密 MVA 的面向对象继承体系与职责定位

MVA（Model-View-Actor）并不是凭空产生的玩具，而是基于 NI 官方 Actor Framework (操作者框架) 深度二次开发的工业级架构。

我们首先来看 MVA 框架最底层的类继承关系图谱：

很多刚接触 MVA 框架的工程师最常问的问题是：“这三个带 View 的操作者看起来长得差不多，到底该怎么区分？什么时候该用哪个？”

虽然它们在类层级上是继承关系，但在实际开发中，它们有非常严谨的职责定位分工：

视图操作者	核心定位 (职责)	前面板特点	常用场景与案例
IViewable	最小 UI 渲染单元 负责具体单一界面的显示与控件事件注册。	包含具体的业务控件、图表或设置端子（没有子面板容器）。	例如 S01 中的波形图表_Viewable，以及 S04 的对话弹窗。只负责本界面数据绑定和呈现。
IViewManager	页面/布局容器管理器 继承自 Viewable，专门负责嵌套子界面的装配与切换。	核心为 子面板 (Subpanel) 容器，极少有具体业务控件。	经典的左列表框右子面板切换布局、分屏显示（LeftListboxViewManager、QuadViewManager）。
IViewModel	应用根操作者 (总指挥) 继承自 ViewManager，是 UI 界面与后台业务 Model 的数据中介。	通常只有一个受保护的顶级主子面板，用来加载主 ViewManager。	主程序的启动器 Launcher 直接关联它，负责调用 Construct MVA Application 启动整套系统。

在开发中，应根据界面的复杂度和层级逻辑，将这三者以 “ViewModel 嵌套 ViewManager，ViewManager 嵌套 Viewable” 的积木式结构进行动态装配，便能轻松搭建出极其庞大且条理清晰的软件 UI。

这里是它们之间关系以及数据流动的经典概念结构图：

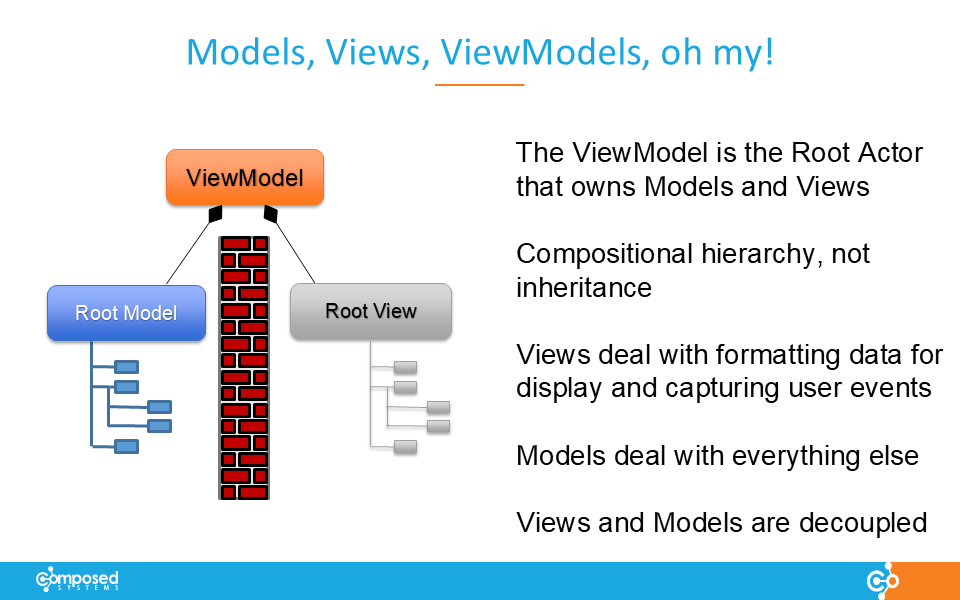

图 1：Model - View - ViewModel 之间的整体层级架构

💡 图 1 核心架构铁律翻译对照：

• ViewModel 处于最顶层：它是整个应用程序的根操作者（Root Actor），以“包含（组合）”的方式持有 Models 与 Views。
• 组合树，而非继承链：三者是组合树层级（Compositional hierarchy），不是继承关系。
• 视图（Views）只负责呈现与捕获：它们专门负责格式化数据供前面板显示，并捕获用户的控件交互事件。
• 模型（Models）负责其他一切：模型全权处理核心业务逻辑、状态机算法和底层硬件数据交互。
• 完全的解耦关系：模型与视图之间实现彻底的零引用解耦。

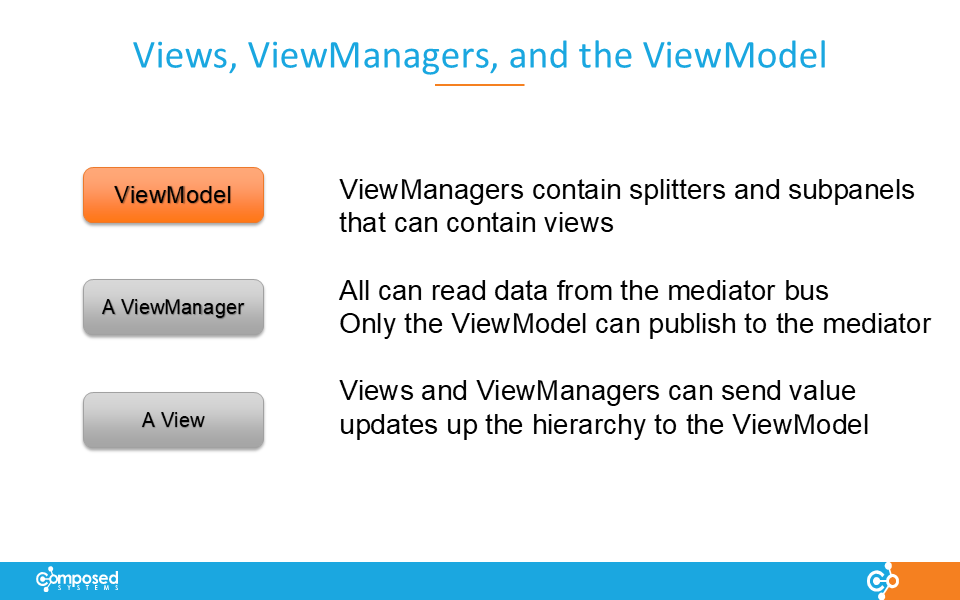

图 2：Views, ViewManagers 与 ViewModel 之间的数据流与通信流向图

💡 图 2 视图层级与数据总线流向翻译对照：

• ViewManager 起到布局容器的作用：它内部放置了分割栏（Splitters）和子面板（Subpanels），用于承载和动态载入各子视图（Views）。
• 中介总线订阅权是平等的：所有的子视图和视图管理器都可以从**中介者总线（Mediator Bus）**上读取（订阅）数据。
• 发布权是 ViewModel 独占的：为了统一出口并防止数据混乱，只有 ViewModel 有权向中介者总线发布（Publish）数据。
• 控件值更新向上传递：所有子 Views 的动作及值改变（Value Updates），会逐层向上传递至顶层的 ViewModel 进行统一调度。

---

02. 核心原理解析一：无前面板事件结构的 UI 事件接管

在传统 LabVIEW 编程中，响应 UI 前面板事件需要每个 View 都放一个巨大的 “事件结构（Event Structure）”。如果 UI 极其复杂，事件分支成百上千，接线会像“蜘蛛网”一样乱，极难维护。

MVA 框架通过 IEventHandler (事件处理器) 机制，彻底实现了视图的“脱壳”：

对比维度	传统模式 (Event Structure)	MVA 模式 (EventHandler)
视图角色	视图内部逻辑臃肿	视图回归纯界面呈现
事件响应	必须包含死循环和事件结构	无事件结构、无消费者循环
控件绑定	每一个控件值改变都要手动连线	由后台独立的 IEventHandler 操作者代理
运行效率	UI 线程与消息收发交织，极易卡顿	事件转换为标准的 Actor 消息异步发回

下面的示意图展示了一个按钮的值改变事件（Value Change Event）是如何被 IEventHandler 捕获，并转化路由为 MVA 视图消息往上传递到 ViewModel 的：

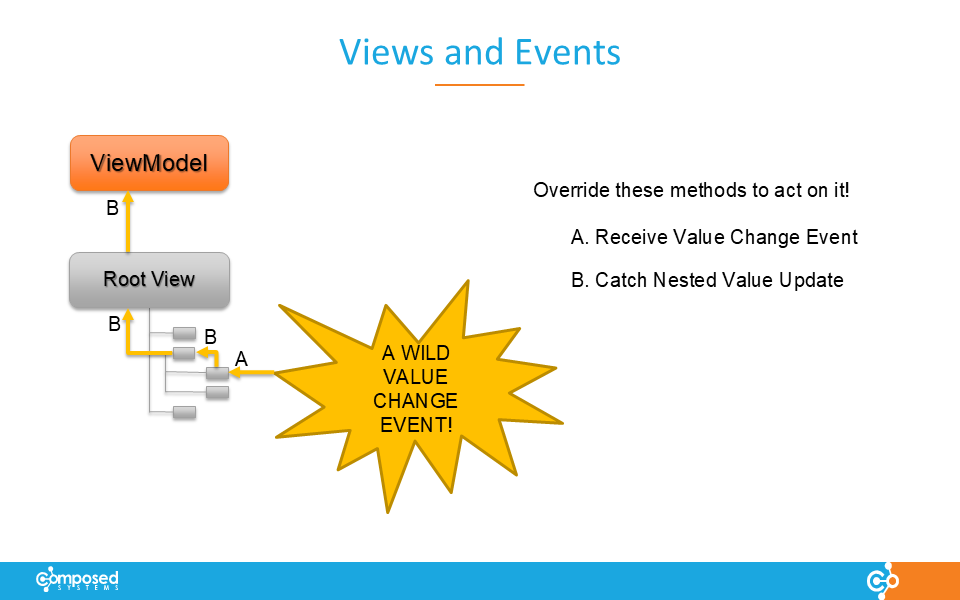

图 3：UI 值改变事件的捕获与动态传递路由流程

💡 图 3 事件流向与方法重写翻译对照：

• A. 接收值改变事件 (Receive Value Change Event.vi)：当控件被操作时，后台事件处理器捕获并触发此方法。
• B. 捕获嵌套值更新 (Catch Nested Value Update.vi)：捕获到的值改变消息会沿着视图层级向上传播。每一层 View/ViewManager 都可以重写此方法来拦截并处理此更新。

⚙️ UI 事件代理接管的底层运转过程：

1. 事件注册：在视图组件启动时（AFPre Launch Init.vi），视图调用 Register For Control Events.vi，将需要监听的控件引用（如按钮、列表框、菜单等）注册给事件聚合器 IEventAggregator。
2. 代理启动：框架在后台自动为视图拉起一个子操作者 IEventHandler（例如针对普通控件 of ControlEventHandler）。
3. 辅助循环监听：这个 IEventHandler 子 Actor 在其 Actor Core.vi 中会运行一个高效的辅助循环 Handle Events.vi。它会独占监听并捕获前面板注册过的所有动态事件。
4. 异步消息回传：一旦前面板的按钮被按下或值发生改变，IEventHandler 会立刻捕获，将其解析包装为标准的 Actor 消息（例如调用 Receive Value Change Event.vi），并异步发送回主视图。

---

03. 核心原理解析二：像 WPF 一样优雅的双向绑定

在普通的 LabVIEW 程序中，如果后台计算出了一个数值（比如进水流量），要想在 UI 上的仪表盘中显示出来，你不得不通过 “局部变量”、“属性节点” 写入控件。这对于层层嵌套的子面板 UI 来说简直是灾难。

MVA 提供了类似现代软件开发（如 WPF/Vue）的 “数据双向绑定” (Bind Terminal) 能力：

[ Model ] --(Publish Data)--> [ Mediator Bus ]
                                     |
                                     v (自动推送)
[ View ] <--(Bind Terminal)-- [ UI Controls ]

在 IViewable 基类中，内置了极其强悍的绑定方法：

• Bind Terminal Value.vi：将控件的值绑定到发布的数据名。
• Bind Terminal Visibility.vi：将控件的“可见/隐藏”状态与布尔或数值数据绑定。
• Bind Terminal Enabled State.vi：将控件的“启用/禁用”状态进行逻辑绑定。

💡 它的双向绑定原理是：

在视图组件初始化时，程序员只需调用一次 Bind Terminal Value.vi，传入该控件的引用（如数值指示器）和绑定数据的别名（如 "Flow_Value"）。框架底层的 IObserver 会自动在 中介总线 (Mediator Bus) 上订阅 "Flow_Value" 主题。一旦后台有任何地方发布了该主题的数据，中介者总线会立即将新值推送给视图。

---

04. 核心原理解析三：高并发无瓶颈 —— 解密中介者的双层 Actor 架构

中介者总线（Mediator Bus）是整个 MVA 框架能够实现 Model 与 View 零耦合的最核心幕后英雄。

MVA 底层采用了一套极其精妙的 “双层 Actor” 拓扑架构，规避了单点瓶颈：

[Publisher] --(Publish Topic "A")--> [Mediator] --(Launch if new)--> [TopicActor "A"]
                                                                        | (并发分发)
                                                                        v
                                                                  [Subscribers]

1. 总指挥：Mediator.lvclass
   • 中介者 Actor 在系统中仅负责 生命周期的管理者。它内部维护 TopicMap 哈希映射表。
   • Mediator 自己不处理任何具体的数据广播。当收到“订阅”或“发布”请求时，数据分发任务完全甩给对应的子 TopicActor。
2. 主题处理器：TopicActor.lvclass
   • 每一个在系统中注册过的活跃主题，底层都有一个 独立的 TopicActor 实例 在后台并发运行。
   • 当接收到数据分发消息时，对应的 TopicActor 会在其独立的线程里异步推送数据给接收端。

这里是中介者模式的数据分发与路由机制示意图：

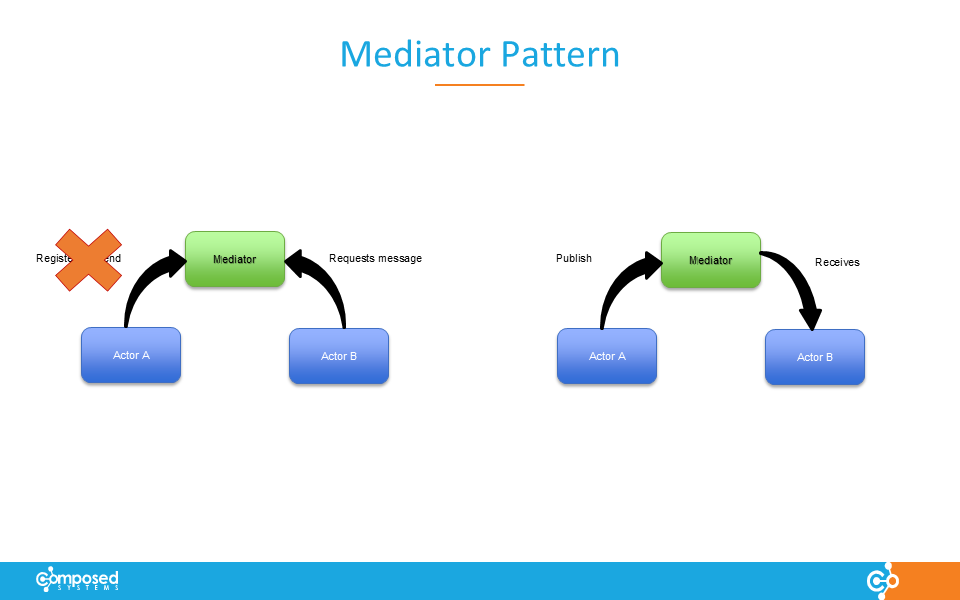

图 4：中介者发布订阅分发数据路由图

💡 图 4 中介者 Pub/Sub 角色映射翻译对照：

• 请求/注册消息（Registers to send / Requests message）：订阅者向 Mediator 发送请求以注册其感兴趣的消息主题。
• 发布与接收（Publish / Receives）：发布者发布数据给 Mediator 拥有的中介总线，中介总线再将数据分发给对应已注册接收的 Actor。

---

05. 核心原理解析四：强解耦的中介总线与无头运行

在 MVA 框架中，强制执行关注点分离（Separation of Concerns）：

⚠️ MVA 铁律：业务模型 (Model) 绝对不允许直接向 ViewModel 或是 Viewables 发送操作者消息！

🛡️ 无头运行 (Headless Run) 带来的变革：

正是因为 Model 不依赖任何 View 的存在，在 MVA 框架中，我们可以以 “无头 (Headless)” 模式启动应用程序（调用 Construct Headless MVA Application.vim）。

在这种模式下，整个 UI（前面板、ViewModel、Viewable）根本不会被启动，只有后台的 Model 和数据中介总线在静默运行。这对于工控系统中的 后台自动化测试、无屏幕边缘计算设备 (RT 终端) 来说，具有划时代的便利性！

---

06. 核心原理解析五：异步回调与动态配置弹窗机制

MVA 框架专门内置了 IDialogBox 系列子族类（包含 OneButtonDialogBox 单按钮、TwoButtonDialogBox 双按钮、NumericKeypadDialogBox 数字键盘等），它们均继承自 IViewable，核心原理如下：

1. 统一的生命周期：弹窗作为独立的 Viewable Actor 运行，拥有完全独立的执行线程，它的显示不会导致主视图线程阻塞。
2. 异步回调消息注入：主视图可以在接口处注入自定义的 回调消息类 (Callback Message)。
3. 闭环事件传递：当用户在弹窗上点击“确认”或输入数值后，弹窗捕获事件并打包发回到主视图的消息队列。

---

07. 核心原理解析六：动态嵌套视图启动与中介者地址共享

在构建中大型工业项目时，界面的**子面板嵌套（Nested Subpanels）**十分常见。MVA 框架通过 Launch Nested Views.vi 启动器完美地破解了传统 AF 中介者地址断联与僵尸进程问题：

• 动态装配与共享：自动将父级的 中介者地址（Mediator Address） 强行分享并注入给每一个子视图。
• 级联释放（Cascade Stop）：当顶层的 ViewModel 接收到前面板关闭消息时，它会读取嵌套队列并逐层向下发送“退出”消息，确保所有深层嵌套 of 子 View、子 Model 都能依次释放，杜绝内存泄漏与进程残留。

---

08. MVA 调试利器：内置的中介者总线监视器

由于 MVA 框架将 Model 与 View 彻底解耦，它们之间的通信完全通过中介者总线进行广播与订阅。

为此，MVA 框架自带了调试级别的可视化神器 —— 中介者总线监视器 (Mediator Bus Monitor)：

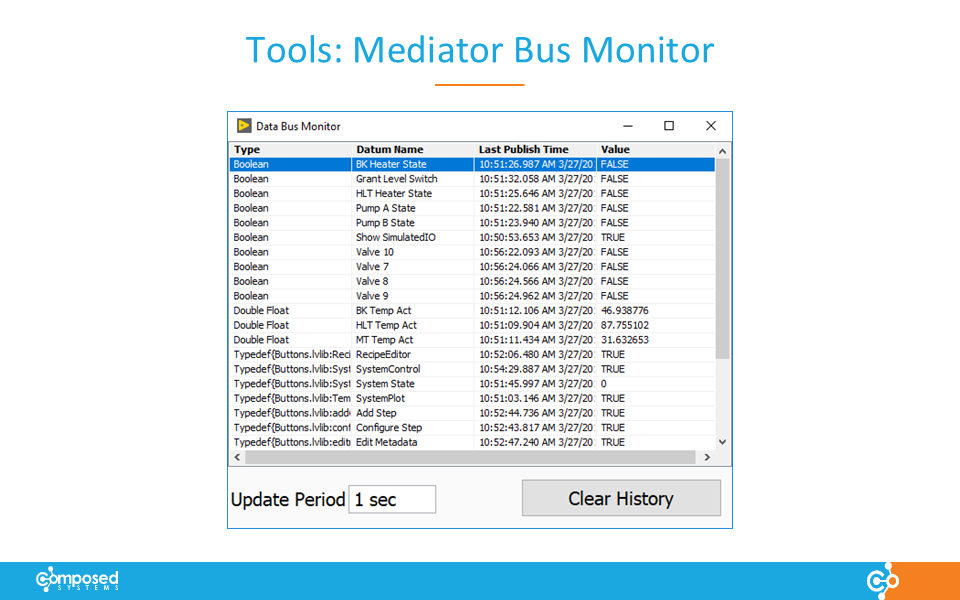

图 5：MVA 内置的中介者总线监视器工具界面

💡 图 5 监视器界面翻译与工具对照：

• 我们可以看到，在后台运行的 中介者总线监视器 (Mediator Bus Monitor) 工具窗口中，会实时渲染出所有活跃的注册主题。它能显示当前系统内每一个消息队列的使用率、数据包大小和中介总线上的订阅者映射，使数据通信黑盒完全透明。

---

09. 总结与战术大串联

• MVA-S01 (子面板与弹窗)：ViewModel 利用 IViewManager 管理嵌套视图，利用前面板关闭事件拦截机制拦截程序红叉。
• MVA-S02 (数据状态机)：后台 Model 进行数据采集并 Publish 广播，前台 UI 控件通过 Bind 自动绑定实现 zero code 刷新。
• MVA-S04 & S05 (动态弹窗与嵌套启动)：利用 Launch Nested Views.vi 解决复杂嵌套界面的中介总线地址分发与级联自动销毁，彻底杜绝僵尸后台进程。

从“蜘蛛网接线”的传统模式，跨越到“面向对象事件过滤、数据双向绑定、中介总线强解耦、动态嵌套生命周期管理”的 MVA 操作者框架，是每一位 LabVIEW 开发者走向软件架构师的必经之路！
