导语：很多LabVIEW进阶玩家在挑战Actor Framework（操作者框架，简称AF）时，都会经历“雄心勃勃 -> 遇到UI解耦 -> 怀疑人生 -> 原地死胡同”的绝望循环。难道在LV里写个带界面的多线程如此反人类？其实，大神们早就造好了一座名为“MVA”的桥梁。今天，我们就来揭秘这个让你跳出AF深坑的神级开源框架。

想象一下这个场景： 你学了半个月的LabVIEW面向对象，终于搞懂了怎么建类和继承。于是你信心满满地向老板自办：“新项目咱们用Actor Framework（操作者框架）写！绝对高大上！”

三天后，你对着电脑流下了悔恨的泪水：老板只是想在前面板上加一个“实时温度显示曲线”，结果你发现——在AF里，操作者（Actor）本身是没有界面的！为了把后面板的数据传给前面板刷新UI，你光是写各种“辅助循环”、“更新消息类”就新建了不下十几个VI，连线绕得像盘丝洞。

当你想在LabVIEW里优雅地做UI交互和多线程解耦时，真的非得这么痛苦吗？

不是的，OOP编程肯定会使编程越来越简易，越来越高效，不过这需要一些功夫，感兴趣想要自己搭建的，可以参考之前的文章。不过今天推荐这个基于MVVM架构的MIT开源框架——MVA框架（Model-View-Actor）。

📑 文章目录

🔹 1. 灵魂拷问：原生AF到底坑在哪？凭什么MVA能救场？ 🔹 2. 豁然开朗：用“开餐厅”的逻辑秒懂MVA的三层架构 　　🔸 M - Model（模型）：冷酷无情的后厨　　🔸 V - View（视图）：花枝招展的迎宾与服务员　　🔸 A - Actor（操作者）：八面玲珑的餐厅大堂经理 🔹 3. 神器降临：官方原版 vs 国内重制汉化版（附开源仓库） 🔹 4. 避坑与行动：如何立刻把MVA玩转起来并白嫖后续教程？

1. 灵魂拷问：原生AF到底坑在哪？凭什么MVA能救场？

核心观点：原生Actor Framework的最大痛点，在于它天生是对UI（图形界面）不友好的“无头骑士”。MVA框架的核心使命，就是把“界面展示”和“数据逻辑”极其干净地切分开。

解释：
LabVIEW原生带来的那个AF，初衷是为了解决分布式和多线程消息传递。但它默认Actor是没有界面的。工程师如果想给程序加个UI，由于强耦合的存在，稍微动一下按钮的位置，底层的状态机可能就要大改。
MVA（Model-View-Actor）框架，是由海外知名的LabVIEW架构团队 Composed Systems 开源的架构模式。它巧妙地融合了经典软件工程中的MVVM思想与Actor的多线程优势，讲UI与业务逻辑，UI与事件触发都完全解耦。

✅ 中介数据总线：基于隐式类型安全机制，订阅者根据数据类型接收对应数据，避免硬编码消息结构。
✅ 可视类支持：提供嵌套结构、生命周期启动和事件处理等 UI 行为封装能力。
✅ 发布-订阅 API：模型与视图之间通过统一接口进行通信，最大限度降低耦合。
✅ 传输抽象：允许非 Actor Framework 实现的模块参与数据交互（如纯 VI 或其他进程）。
✅ 策略驱动的发布订阅机制：支持行为配置化，便于构建灵活的数据流模型。
✅ 发布锁机制：支持对特定数据源的独占发布控制。
✅ 日志调试支持：通过启用条件编译标志，输出详细的框架运行日志，有助于故障排查。ENABLE_FRAMEWORK_LOG

2. 豁然开朗：用“开餐厅”的逻辑秒懂MVA的三层架构

既然叫MVA，这三个字母到底代表了什么？（详细解释可以参考https://learn.microsoft.com/zh-cn/archive/blogs/dphill/the-viewmodel-pattern）

【M - Model / 模型】冷酷无情的后厨 / 纯粹的数据

核心观点：Model 绝对不能包含任何UI控件，它只负责最底层的数据和状态。
例子/类比：Model 就像餐厅的后厨和仓库。这里有食材（数据）、有菜谱（算法）。厨师绝对不会亲自端盘子跑趟去问顾客“您要不再加个蛋？”。因为后厨只管做菜（数据处理）。
可执行步骤：在你的LV项目里，把所有仪器通讯配置、结果数组、文件读写逻辑，统统打包进 Model 类里。

【V - View / 视图】花枝招展的服务员 / 纯粹的前面板

核心观点：View 只负责“长得好看”和“收集用户操作”。
例子/类比：View 是前台服务员和点菜单。顾客（用户）按下了点餐按钮（触发Event Structure），服务员记录下来。但请注意，服务员绝不能自己去后厨炒菜！
可执行步骤：创建一个完全没有业务计算逻辑的VI，只有前面板控件、事件处理Vi的重写和UI更新逻辑。

【A - Actor / ViewModel操作者】大堂经理 / 居中调度

核心观点：ViewModel是连接 View 和 Model 的灵魂大脑，全权处理消息收发。
例子/类比：ViewModel 就是餐厅的大堂经理！顾客（View）点了菜，经理把菜单通过对讲机（Message）发给后厨（Model）。后厨菜做好了告诉经理，经理再通知服务员把菜端上桌（更新UI界面）。在整个过程中，后厨永远不用见顾客，服务员永远不用进后厨！
带来的收益：如果哪天老板嫌这个跑堂的服务员长得不好看，直接换一个（UI重构），后厨和大堂经理的工作流程完全不用变——这就叫史诗级解耦。

3. 神器降临：官方原版 vs 国内重制汉化版

看到这里，有动手能力的兄弟肯定已经去全网搜安装包了。别急，给大家盘点下这两个最关键的宝藏开源库：

官方祖师爷版：Composed Systems MVA Framework 2020+
- 地址：https://bitbucket.org/composedsystems/mva-framework/
- 点评：原汁原味，代码非常规范，但对国内新手不太友好（纯英文注释，国内网络环境有时下载慢，依赖包管理有些门槛）。

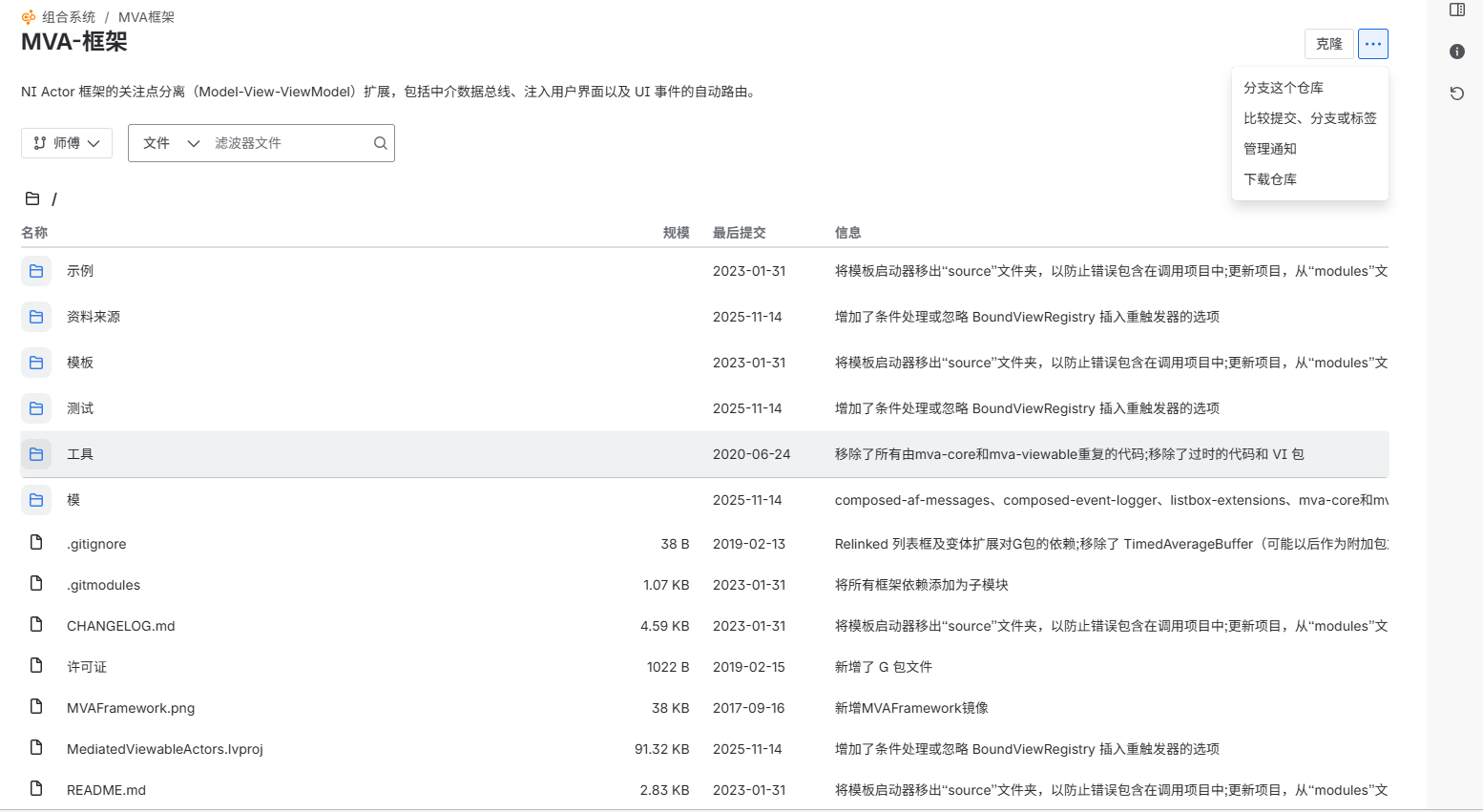

  打开链接仓库之后，点击下载仓库，里面有源码与案例

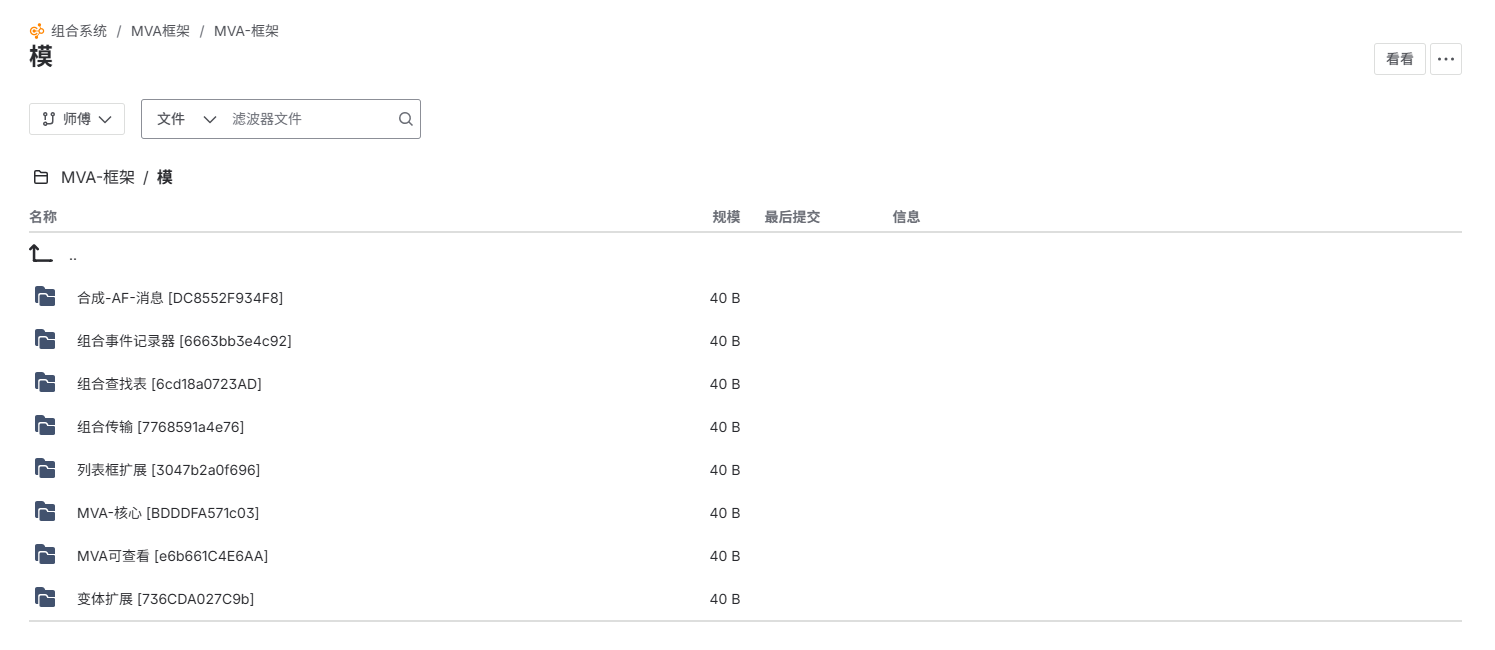

- 下载之后发现缺少模块，我们鼠标点击模，这里面是各个模块的地址，点击之后，把一个个下载下来，放到对应的文件夹中
国内福音版：MDS-MVA-Framework (MicroDistanceStudio重置版) 2018+
- 地址：https://github.com/MicroDistanceStudio/MDS-MVA-Framework
- 点评：这是咱们国内开源先锋 MicroDistanceStudio 在GitHub上发布的深度汉化重制版！不仅把晦涩的专有名词做了本土化翻译，最良心的是——他们打包成了可以直接用的VIP格式（VI Package Manager）。只要双击安装，立刻集成到LabVIEW环境里，直接生成模板！可谓造福本土LV圈。

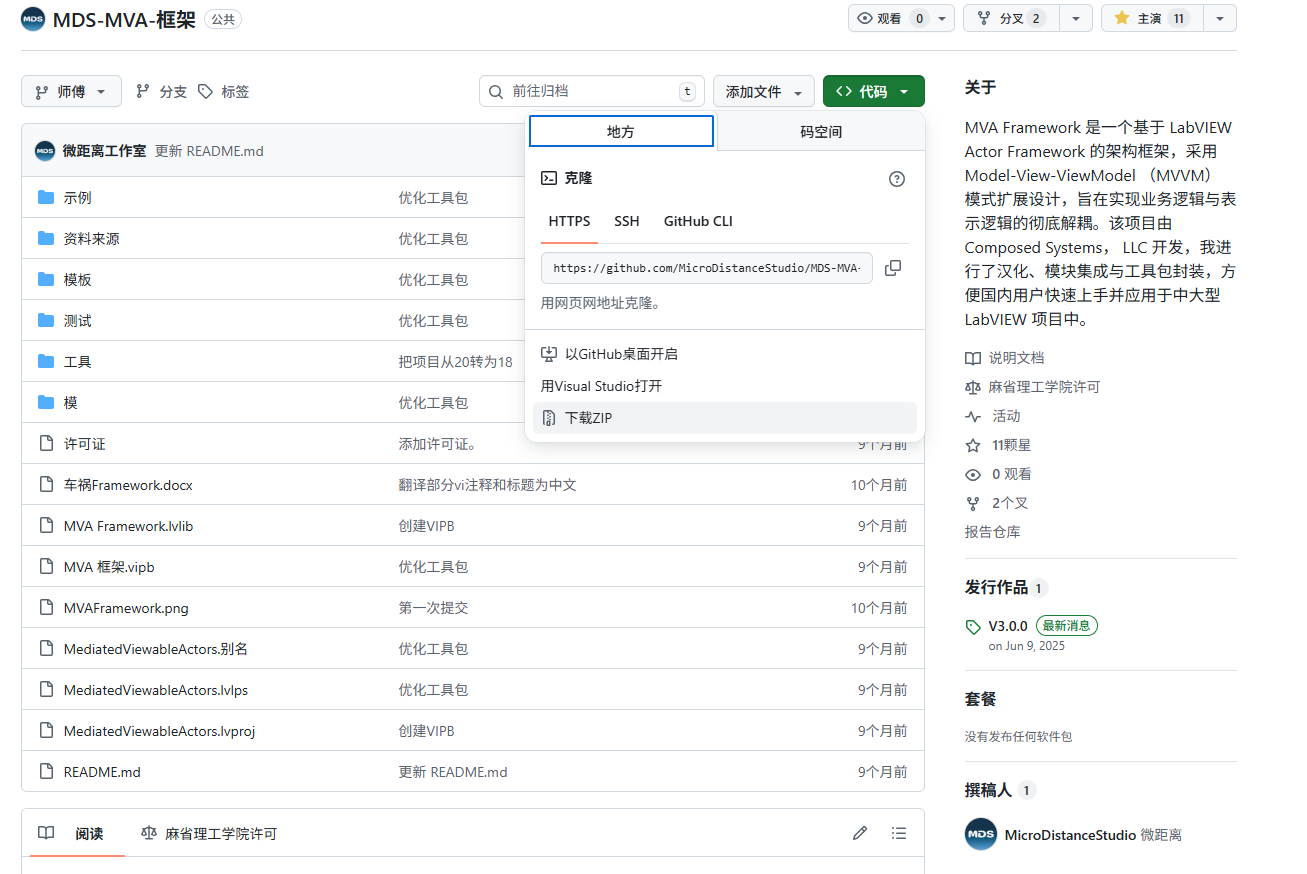

- 点击代码下载Zip,里面有源码与案例

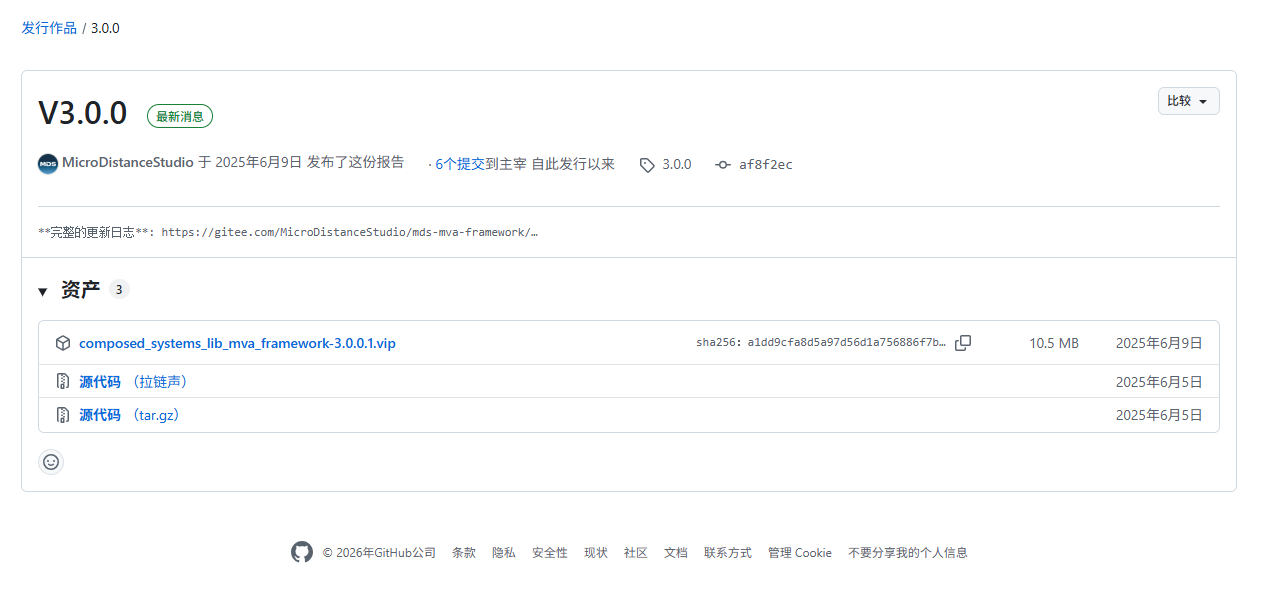

- 也可以直接点击发布作品，下载vip进行安装，最为推荐，安装之后就会用功能面板，使用会非常方便

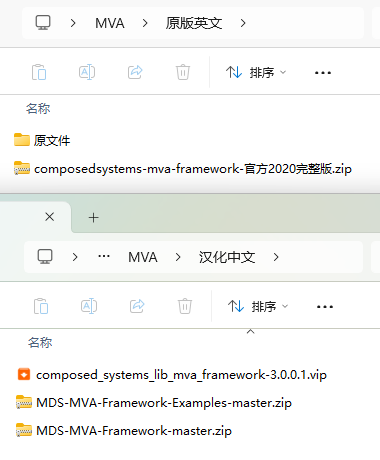

关注微信公众号：「G 代码思维」，直接发送暗号【MVA】，获取两个版本的文件。

4. 避坑与行动

只要跟AF沾边的东西，自学极其容易走火入魔。为了大家少掉头发，请收好以下指南：

💡 行动指南：现在就能做的两件事

行动 1：获取到MVA框架文件后，官方的使用2020以上版本打开，Github使用32位版本打开。打开Example,运行三个Launch查看运行效果

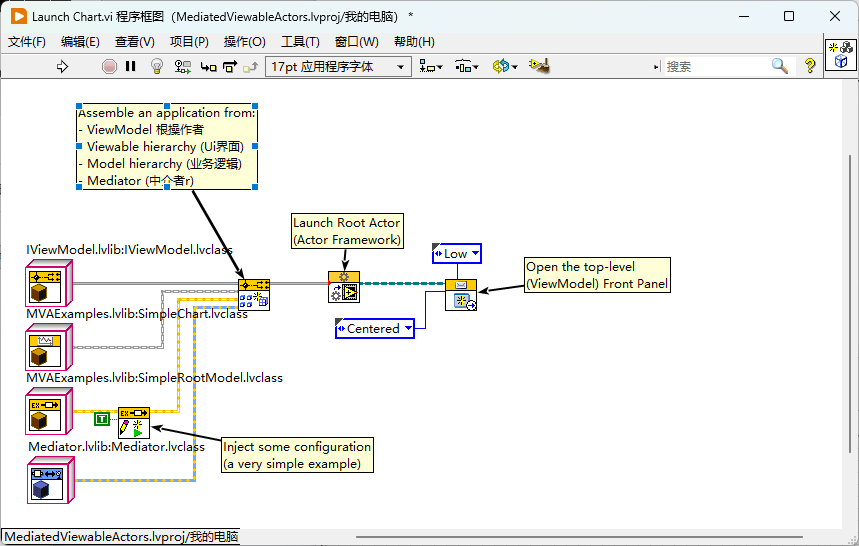

行动 2：先打开简单的chart的启动器，查看ViewModel,Viewable以及Model的编写，Mediator可以先不看。了解数据的订阅与发布操作。

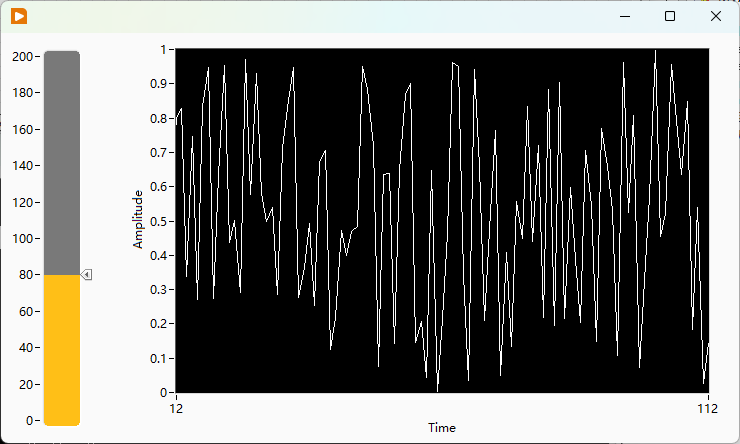

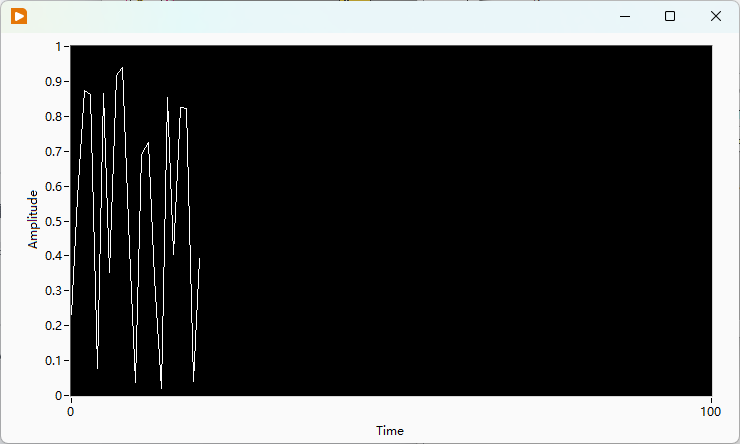

chart+Slider：了解数据的订阅与发布，事件的触发

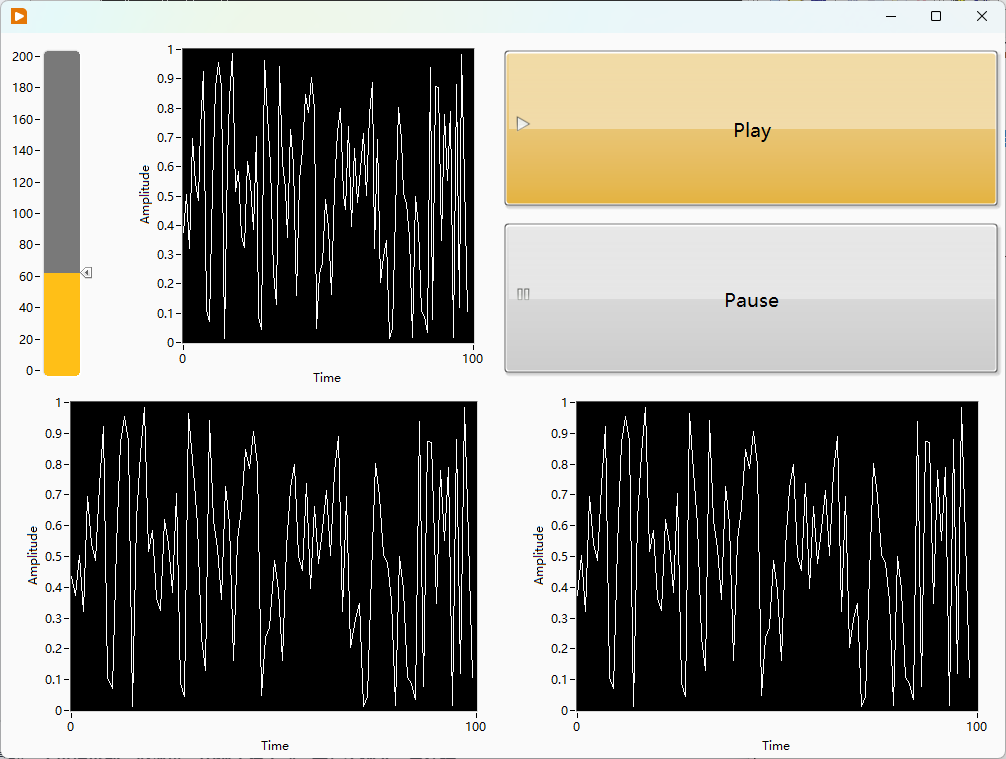

Quad With Play and Pause：了解数据的数据的订阅与发布，事件的触发，界面的复用等

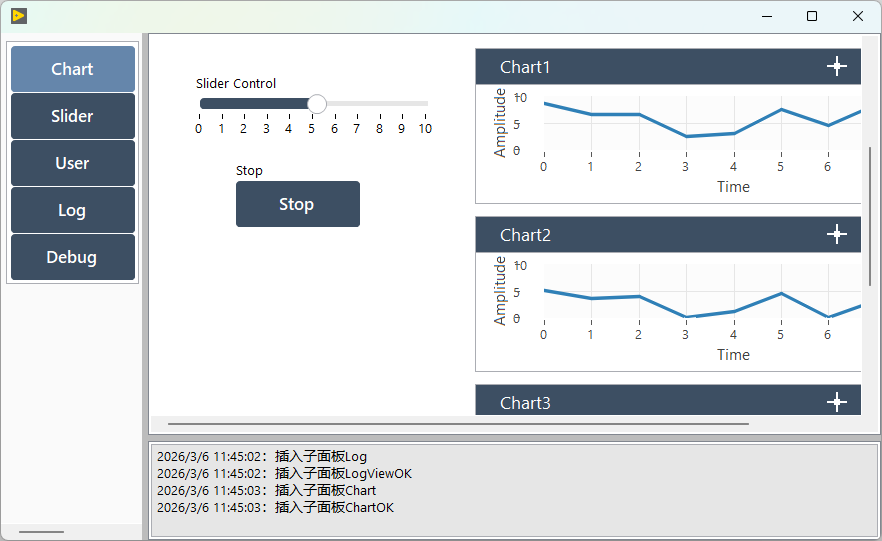

行动 3：关注微信公众号：「G 代码思维」，下一篇会进行【喂饭】系列的更新，使用该框架搭建子面板控制界面与源码分享。
