换肤不用重启、控件直接拖拽：LabVIEW WPF 控件生成器 v3.3 发布
导读：
“在 LabVIEW 里调 .NET 属性节点，一拉一大串，连线像盘丝洞。”
“切个主题还得重启程序，换完底色还留一圈白框。”
“能不能做成原生控件那样，直接从文件夹拖出来就能用？”
后台每天都能收到这些真实的吐槽。做工控上位机，大家最烦两件事：一是原生 UI 几十年不变，给客户看总觉得不够专业；二是好不容易引入了 .NET 控件，繁琐的属性节点和事件接线又把程序框图搞得一团乱。
这段时间我把底层架构重新推倒梳理了一遍。今天，WPF 控件生成器 v3.3 以及配套的 UI Demo 2.0 正式更新上线。
🎨 全域工业主题热切换：告别白框色差
很多朋友做上位机换肤时最头疼的就是底色不合。控件背景是白的，窗口背景是灰的，拼在一起怎么看怎么别扭。
在 v3.3 中，所有 17 类控件都打通了底层色彩与窗口底色同步逻辑。程序运行期间，直接调用 UpdateStyleFromJson 传入主题配置，整套界面就能在秒级完成平滑换肤，控件底色和前面板背景完全融合。
以下是本次内置的 5 套典型工业主题实测效果：

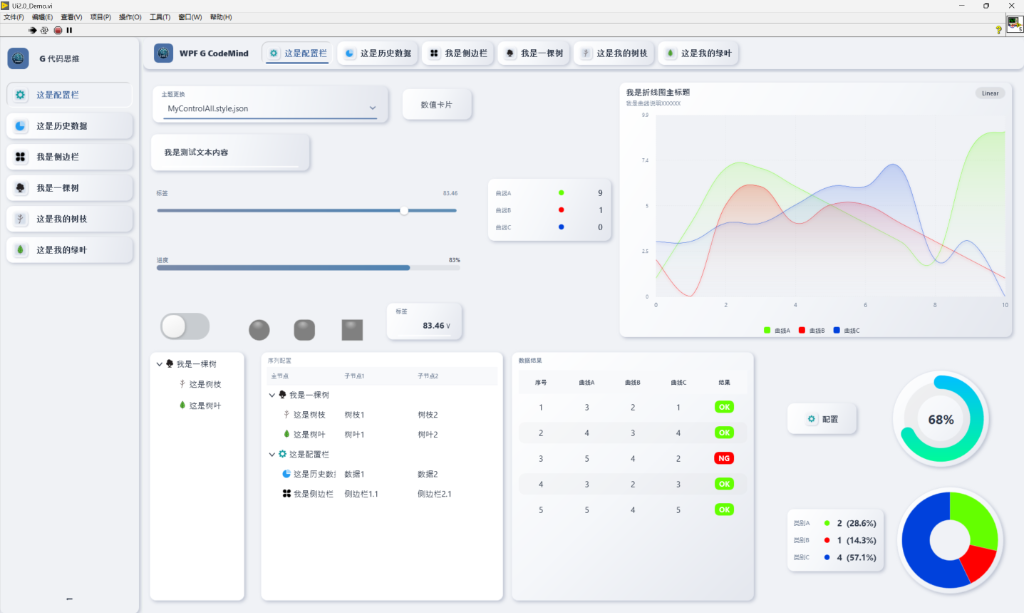

1. 经典默认（科技白）
- 配置文件：
MyControlAll.style.json - 风格定位：极简现代科技白，经典沉稳，通用工业测试场景首选。
2. 多巴胺 · 活力甜橙
- 配置文件：
多巴胺_活力甜橙_SweetCitrus.json - 风格定位：暖橙与奶油底色，打破冰冷沉闷，提升长时间产线操作舒适度。

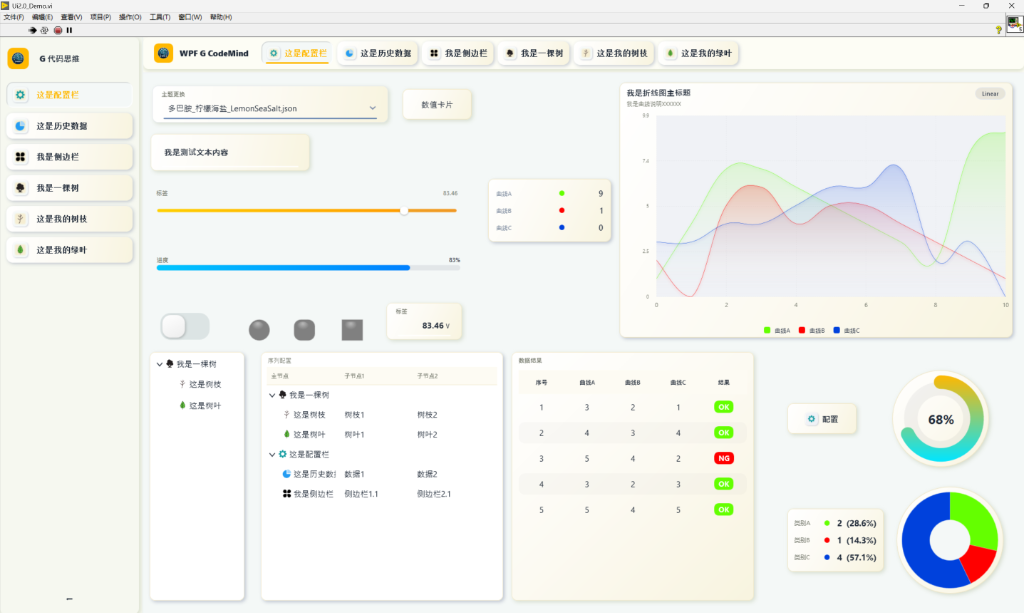

3. 多巴胺 · 柠檬海盐
- 配置文件：
多巴胺_柠檬海盐_LemonSeaSalt.json - 风格定位：柠檬黄与海盐蓝调，视觉清爽通透，长时间盯屏防视疲劳。

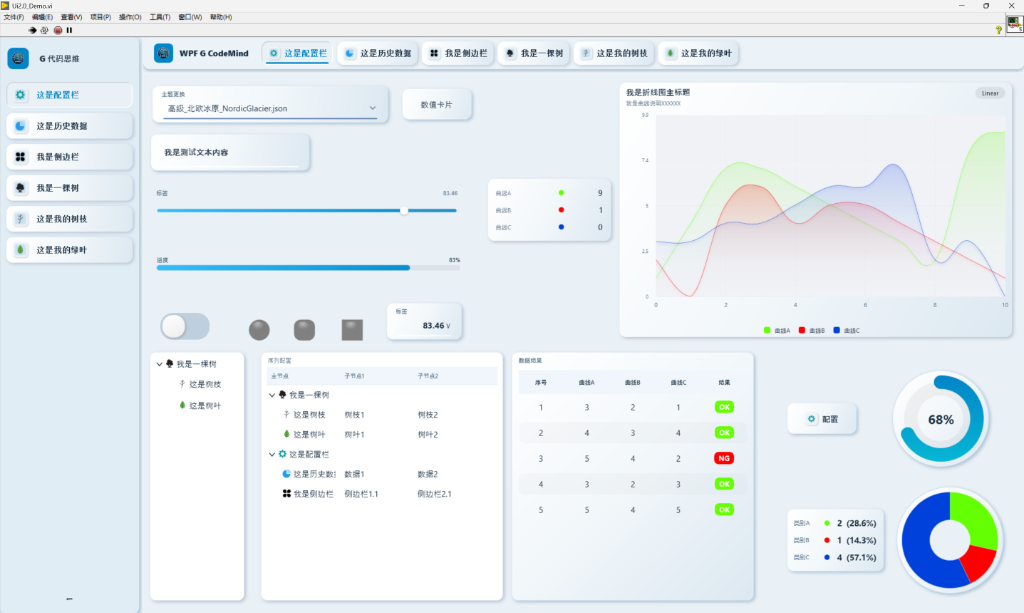

4. 高级 · 北欧冰原
- 配置文件：
高级_北欧冰原_NordicGlacier.json - 风格定位：冰原淡蓝冷色调，科技感拉满，适合智能大屏与洁净车间。

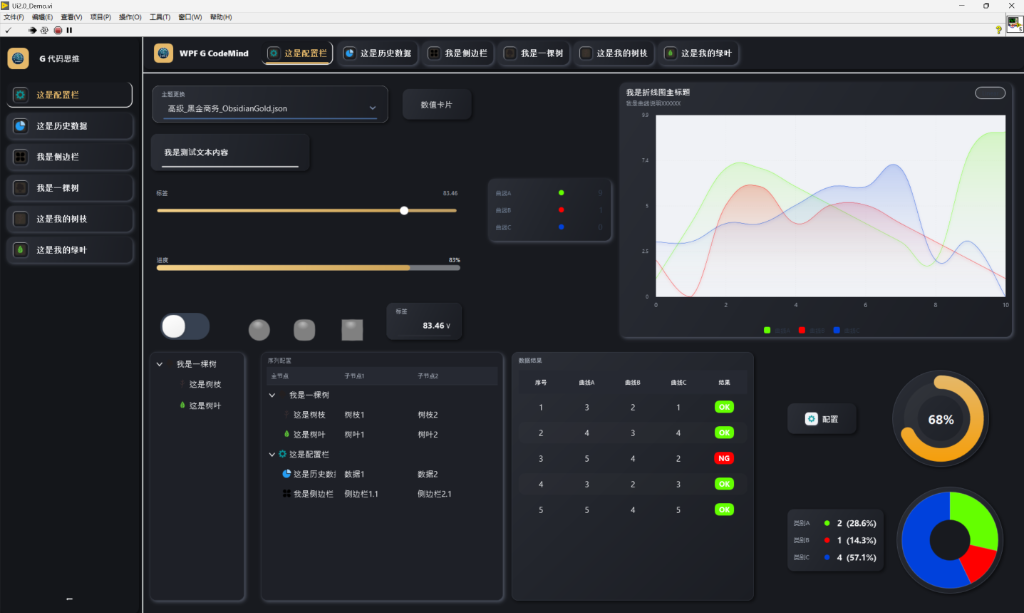

5. 高级 · 黑金商务
- 配置文件：
高级_黑金商务_ObsidianGold.json - 风格定位：深暗黑与流光金，低调奢华，适合暗光控制室与中控大屏。
💡 UI Demo 2.0：像搭积木一样写界面
生成器导出 DLL 固然方便，但很多朋友卡在“拿到 DLL 不知道怎么连线”。为了把上手门槛降到最低，这次 UI Demo 2.0 做了彻底的工程化封装：

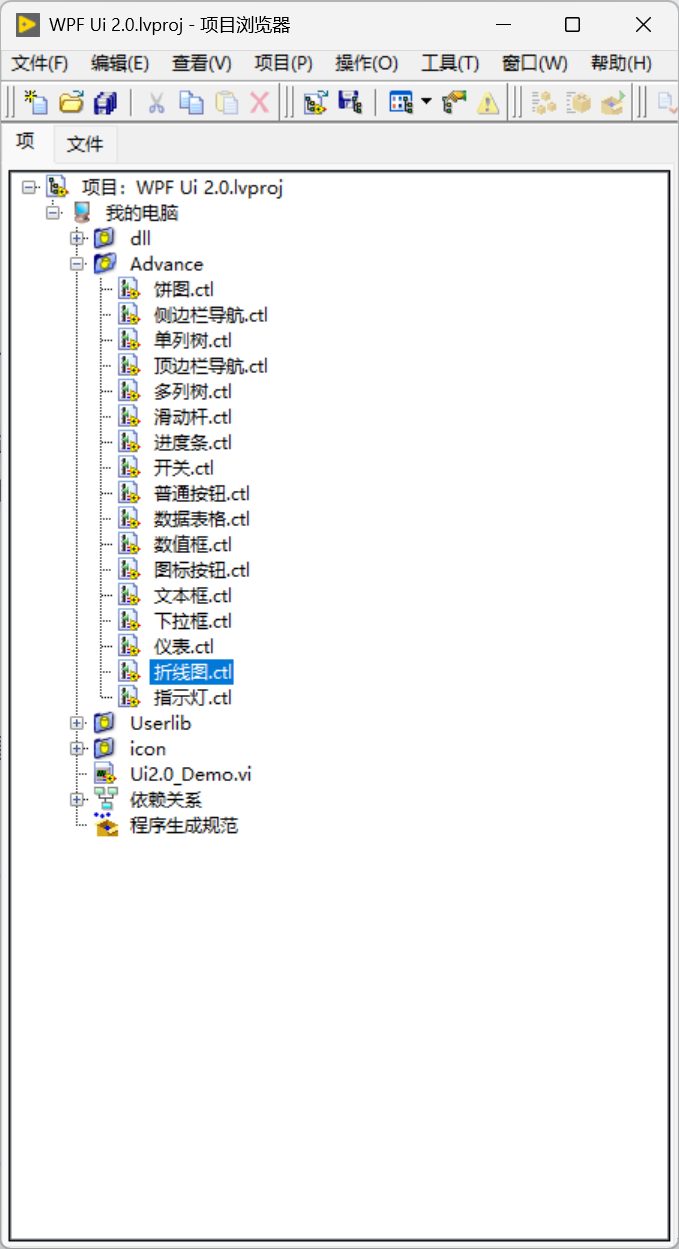

1. 17 款控件全部提供自定义 .ctl
不用手动去画 .NET 容器，也不用配置复杂的类引用。17 类控件全部封装成了标准的 .ctl 文件，直接拖进前面板就能排版布局。

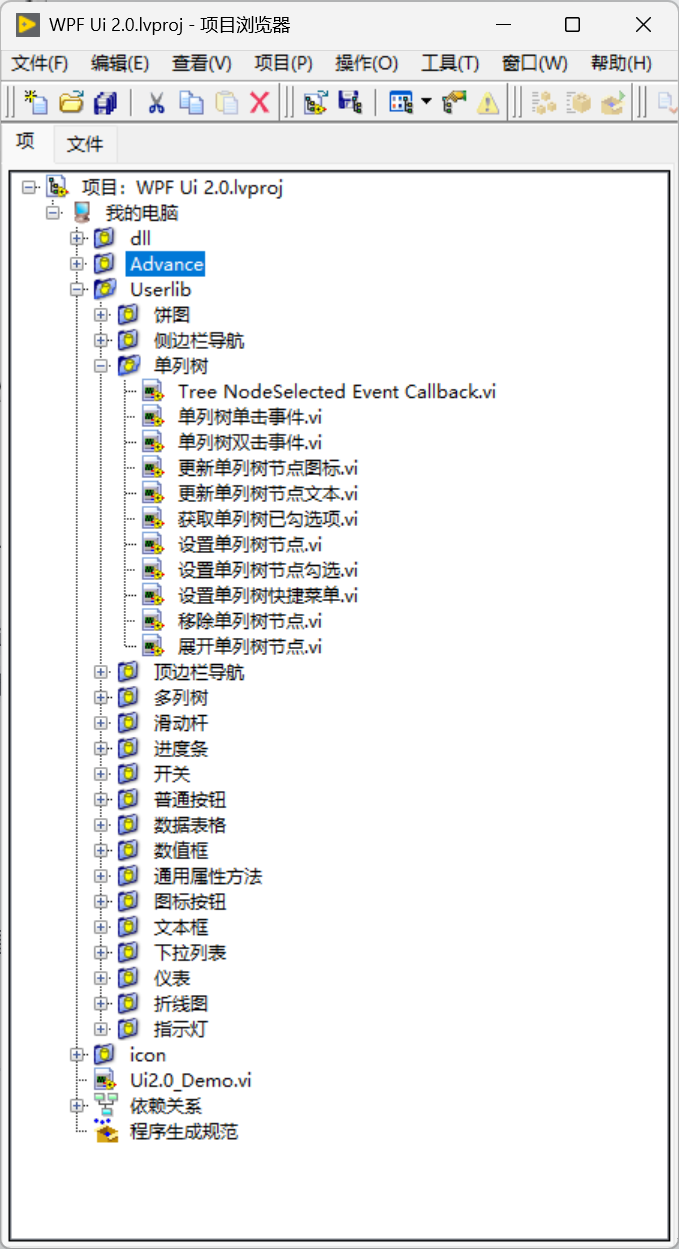

2. 常用操作封装为中文子 VI（Userlib）
告别密密麻麻的英文属性节点与底层方法调用。输入、显示、配置全部封装成直观的子 VI：
- 输入/数值/下拉：
设置文本.vi、读取文本.vi、设置滑动件上下限.vi、设置字符大小.vi - 单列树/多列树：
设置多列树节点.vi、设置树列表列首.vi、更新多列树节点内容.vi、多列树单击/双击事件.vi - 主题与通用：
设置背景色.vi、设置进度颜色.vi、加入主题数组.vi、主题切换vi.vi

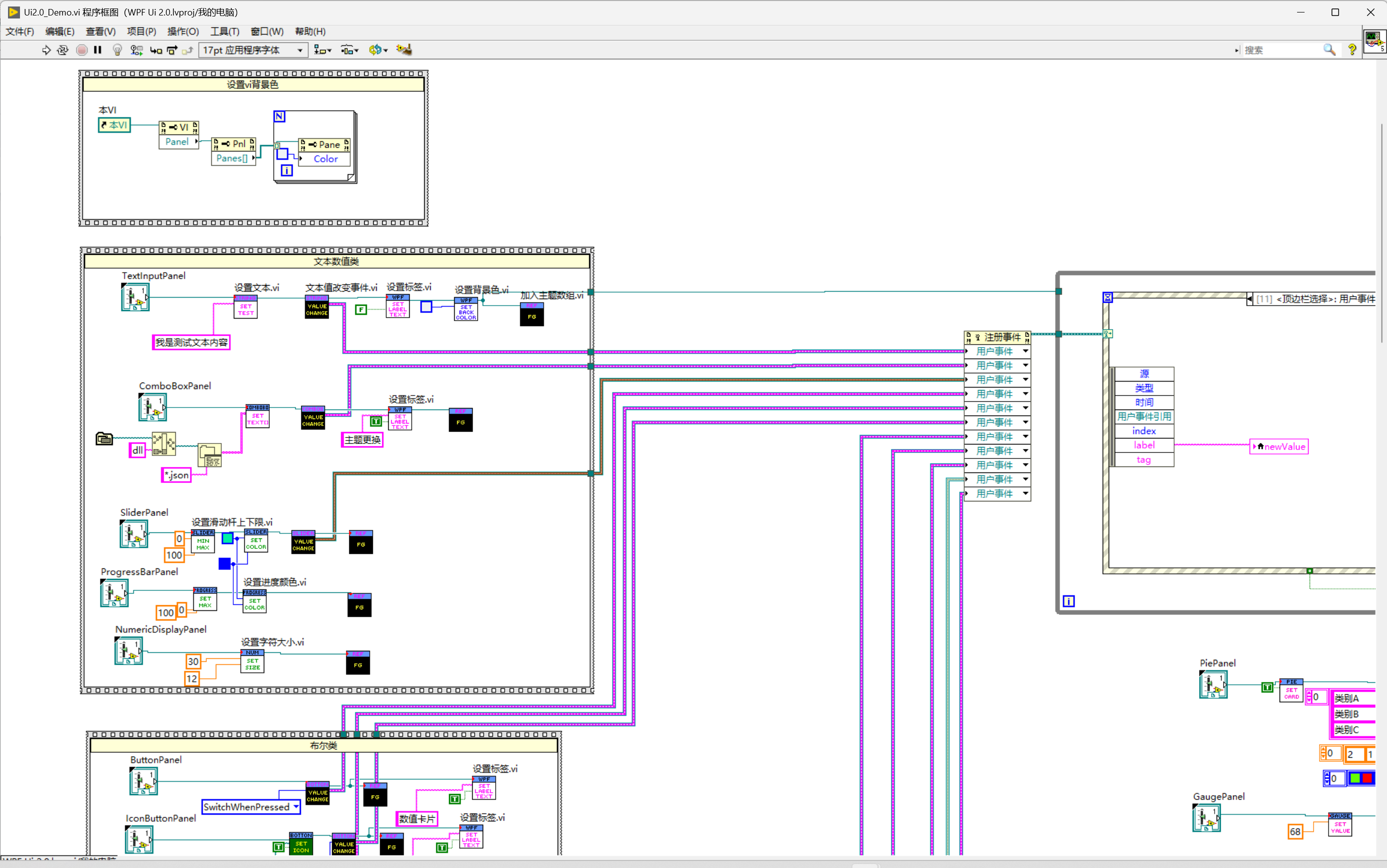

3. 程序框图清晰规整
通过标准数据流与 LabVIEW 用户事件注册机制，点击、选择、数值改变等事件直接解构为基础数据类型（索引、标签、字符串），不用再去解析句柄，框图干净清爽。
🛠️ v3.3 底层核心更新
除了使用体验的改善，v3.3 在复杂数据呈现与运行稳定性上也做了几处关键升级：
1. 旗舰构件：多列树形列表 (TreeList)
针对设备层级拓扑、配方参数管理、工步流程与多通道采集数据：
- 树表一体：同时具备树形结构的折叠展开能力与表格的多列数据展示能力；
- 列宽自适应：支持通过
SetColumns动态分配各列宽度与弹性自适应； - 父节点溯源：支持通过
GetParentNodeId向上遍历父级节点，数据交互提供防乱码 UTF-8 接口； - 动态加载与事件：支持虚拟节点按需懒加载，单选、双击、勾选、右键菜单均有独立事件响应。
2. 多线程换肤与 0 闪退加固
重构了跨线程 Dispatcher 调度与 Freezable 资源所有权逻辑，消除了高频多线程换肤时偶发的崩溃问题，支持传入本地 JSON 路径或内存纯字符串直接解析。
3. DataGrid 状态徽章与单格局部刷新
- 内嵌徽章语法：支持直接输入
[#10B981]OK、[#EF4444]NG，表格会自动识别并渲染成带高光的圆角胶囊状态标签（Badge）； - 单单元格局部刷新：新增
UpdateCell(row, col, value)接口，修改单格数据无需全表刷新，大幅降低高频数据监测下的界面负载。
4. LED 指示灯形态自由变形
打破了过去指示灯只能是正圆的限制，底层采用参数化发光体系，可以在正圆、圆角胶囊、方形、长条状态条之间自由切换。
📋 17 款全量工业核心控件一览
- 🔹 基础输入：
TextInput（文本输入）、NumericDisplay（带单位数值）、Slider（阻尼滑杆） - 🔹 交互开关：
Button（流光按钮）、IconButton（图标按钮）、ComboBox（下拉框）、ToggleSwitch（物理感开关） - 🔹 状态指示：
LED（v3.3 自由形态变形）、ProgressBar（渐变进度条） - 🔹 数据图表：
ChartDisplay（多通道波形带悬浮数值卡盘）、PieDisplay（中空光影饼图）、GaugeDisplay（动态环形仪表） - 🔹 复杂数据：
DataGridDisplay（状态胶囊徽章）、TreeDisplay（单列树）、TreeListDisplay（v3.3 树表融合旗舰） - 🔹 整页导航：
SidebarNav（拟态侧边栏）、TopbarNav（拟态顶边栏，平滑折叠与 Logo 自定义）
💻 环境要求
- 系统支持：Windows 7 / 10 / 11（依赖系统自带 .NET 4.0 及以上环境，无需安装 Visual Studio）。
- LabVIEW 版本：支持 LabVIEW 2014 / 2018 及以上版本（32 位与 64 位均可直接运行）。
📦 获取方式
工具已在 GitHub 开源，代码和基础模板完全公开：
👉 GitHub 项目地址：
https://github.com/tylerwind/LabVIEW-WPF-UI-Generator
如果这个项目对你的日常开发有所启发，欢迎在 GitHub 上点个 Star 🌟 支持一下。
🎁 源码与完整 Demo 领取
关注公众号【G代码思维】并在后台回复：【WPF】
即可获取 WPF 控件生成器 v3.3 安装包 + UI Demo 2.0 完整工程源码（含 17 款 .ctl 及全套封装子 VI 库）+ 10 套预设主题 JSON 文件。
