【硬核】老瓶装新酒，AI + 网页界面 + LabVIEW 数据采集架构

本项目是一个探索性的全栈混合编程架构方案。它展示了如何将后端硬件数据采集（通过 LabVIEW）与现代化的前端拟态 (Neumorphic) UI 技术（通过 HTML5 + Electron）进行结合。

这种架构打破了 LabVIEW 传统前面板设计的局限，赋予了工业软件与商业级网页相同的灵动动画、实时绘图与跨平台展现能力。

这个架构之前就已经存在了，但是受到了很多技术壁垒制约，对于图形化 LabVIEW 编程者很不友好，需要掌握的太多。但是如今编写网页 AI 太擅长了，开发效率和体验完全不一样了。

---

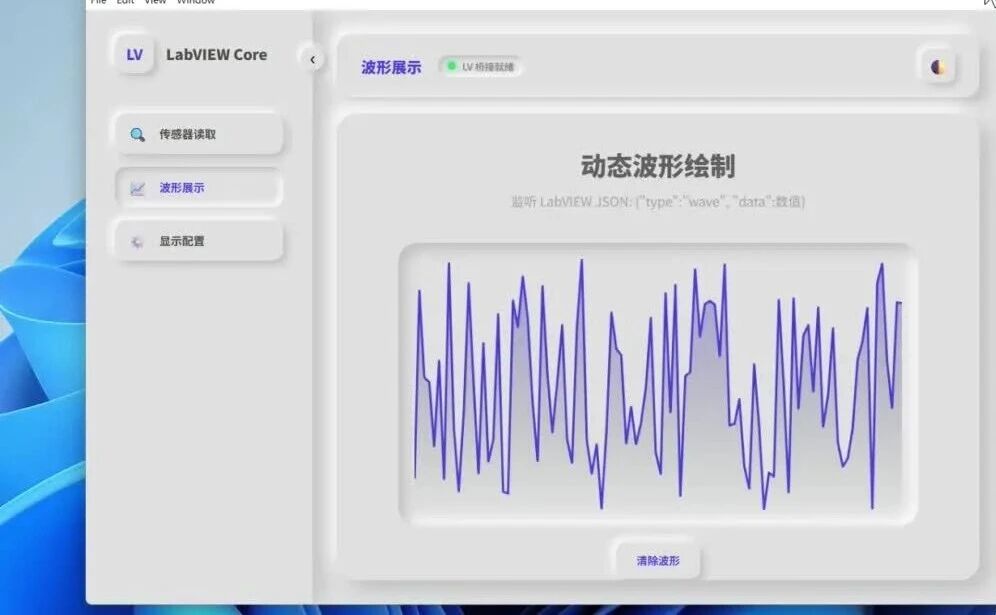

✨ 效果展示

从运行效果上看，全部都是绿色 exe 执行，环境依赖性弱，并且生命周期依旧受 LabVIEW 进行管控。

---

✨ 优点

• 极致的视觉体验：纯原生 HTML5 与 CSS 打造的 Neumorphic 拟态风格，包含极具阻尼感的陷入式按钮交互与流畅的侧边栏切换。（AI 完全编写）
• 高性能前端容器：基于 Electron 将 HTML5 页面封装为独立的本地 EXE 应用程序，免受浏览器环境限制，并且可以通过 LabVIEW 一键静默启动。（AI 完全编写）
• 全双工解耦通信：采用 MQTT 轻量级物联网协议。前后台不共享内存，不存在指针传递导致的崩溃，通信完全基于 JSON 字符串。
• 零外部框架依赖：前端纯手写原生 JavaScript 和 CSS Canvas 实现动态高频波形绘制，无需加载沉重的第三方图表库。（AI 完全编写）
• 硬件天然兼容：LabVIEW 只负责高速采集、通信与文件储存（LabVIEW 天然优势）。

---

📂 目录结构说明

1. HTML (ElectronApp) 目录结构

ElectronApp/
├── index.html            # UI 前端源码（包含所有 HTML 骨架、拟态 CSS 样式与业务逻辑）
├── main.js               # Electron 主进程源码（负责窗口管理与底层 MQTT 连接）
├── preload.js            # 上下文隔离的安全沙盒网关（ContextBridge）
├── package.json          # Node.js 依赖配置与构建脚本
└── LabVIEW对接指南.md    # 给 LabVIEW 工程师专门准备的 JSON 通信与解析字典

2. LabVIEW 目录结构

---

🚀 运行与构建说明

以下构建准备工作完全可交给 AI 提示词进行：

# 1. 开发调试（确保已安装 Node.js）
# 安装项目依赖（Electron 及 MQTT.js）
npm install

# 启动开发窗口
npm start
# 注意：启动前请确保本地或局域网中运行了 MQTT Broker (如 Mosquitto)，否则界面会显示“离线 / 异常”。

# 2. 打包生成 EXE
# 执行 electron-builder 进行一键打包
npm run build

# 打包完成后，产物将生成在 dist 目录下：
# · dist/win-unpacked/LabVIEW Core Console.exe：免安装绿色版运行入口（推荐用于 LabVIEW 调用）。
# · dist/LabVIEW Core Console Setup 1.0.0.exe：独立的 Windows 安装包。

---

📡 数据通信协议概览

架构采用基于 JSON 的标准化消息体，避免 LabVIEW 端产生变体 (Variant) 类型错误。完整格式与 LabVIEW 端的调用示例请参考源码包中的 LabVIEW对接指南.md。

方向	主题 (Topic)	说明
下行 (UI 控底层)	electron/to/labview	发送页面切换、用户点击按钮指令、UI 开关状态等。
上行 (底层驱 UI)	labview/to/electron	接收传感器数据、高速采样波形数组等。

标准化 JSON 结构

无论是何种业务逻辑，报文均采用固定的五元素键值对：

{
  "action": "...",
  "page": "...",
  "cmd": "...",
  "key": "...",
  "val": "..."
}

LabVIEW 只需要订阅 electron/to/labview，数据发布只需发送到 labview/to/electron。

---

🚀 总结

Demo 源码与运行环境均已完成打包与调优。
